阀体采用整体铸造技术，结构紧凑，体积小、重量轻。
阀板双偏心安装，关闭时，阀板向外扩张．达到最佳周边密封状态；打开时，阀板与密封圈迅速脱离，有效防止密封圈磨损；
密封圈设计新颖、简明、免维修：
密封圈形式有软密封和金属密封两种可选择，以满足不同工况要求；
由于采用偏心结构，大大减小了操作扭矩；
流阻小，额定流量系数大，约为同口径单座阀的3倍；
自清洗能力强，使用寿命长；
阀采用无法兰结构，工艺管道采用对夹式安装；

三大类标准执行机构(气动活塞式、气动薄膜式和电动)可互换。

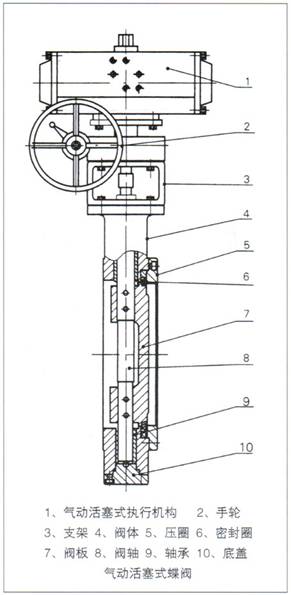

主要零件材料

阀体：ZG230-450、ZG1Cr18Ni9Ti
阀板：ZG1Cr18Ni9Ti
阀轴：3Cr13、ZG1Cr18Ni9Ti
压圈：ZG230-450、1Cr18Ni9Ti
密封圈：增强聚四氟乙烯、1Cr18Ni9Ti、17-4PH
填料：聚四氟乙烯、柔性石墨
导向套：QA19-4、0Cr18Ni9、复合材料
支架：ZG230-450

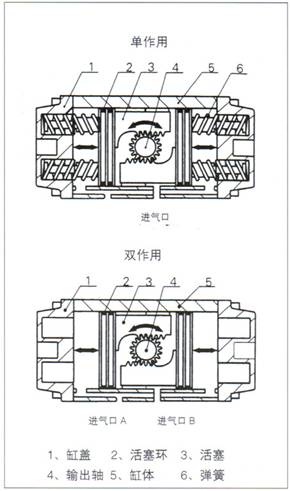

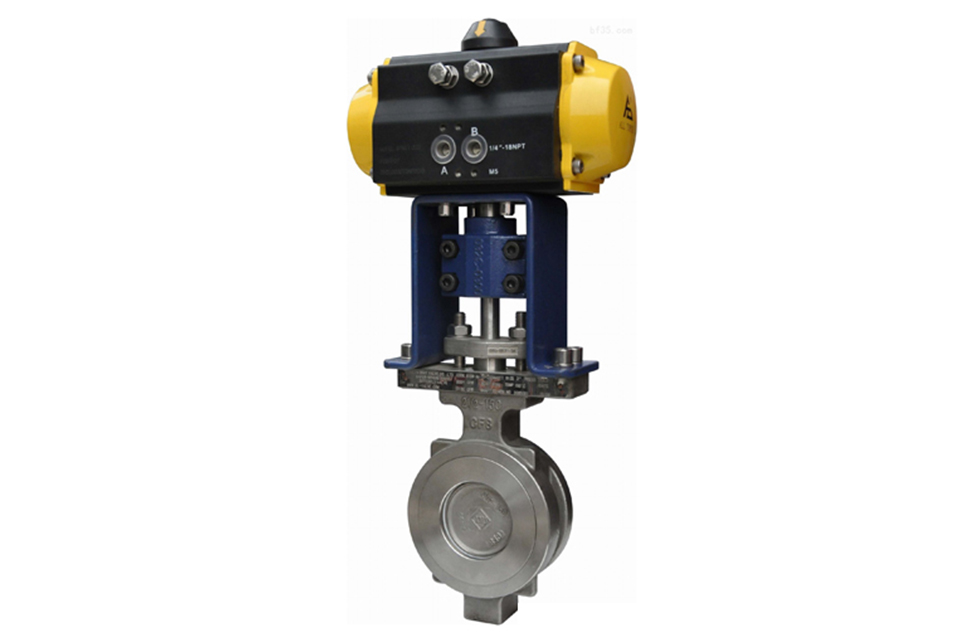

气动活塞式执行机构采用双活塞齿轮条机构，具有结构小、输出大、动作准确、单作用与双作用互换性强等优点。

基本结构及密封圈形式

	偏心蝶阀设计有二处偏心；阀板的旋转轴偏离阀板密封的截面中心(a)；旋转轴偏离管道中心(b)。 开启时，阀板密封面上各点同时脱离密封圈；阀板转动与密封之间无挤压现象。 提高了密封圈的寿命。使密封面保持-可自动调整的最佳效果。 采用橡胶和增强聚强四氟乙烯密封圈，泄漏等级为Ⅵ级，达到零泄漏。 弹性金属不锈钢密封圈，可用于高温及其它较苛刻的场合。

主要性能指标

序号	项目		气动蝶阀		电动蝶阀
			配气动薄膜式执行器	配气动活塞式执行器
1	基本误差<(1％)		±2.0	±2.5	±2.5
2	回差<(1％)		2.0	2.5	2.0
3	死区(1％)		1.0	2.0	3.0
4	始终点偏差<(1％)	始点	±2.0	±2.0	±1.5
		终点
5	额定转角偏差<(1％)		±2.5(两位式为±6)		±0.5
6	额定流量系数偏差<(1％)		±10

注：本产品性能指标贯彻GB/T-4213

规格与技术参数

公称通径DN(mm)			50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200
额定流量系数Kv			100	150	200	405	620	1150	2030	3150	4550	6200	8100	10260	13500	19800	27000	35700	44600	55080	81000
公称压力PN(MPa)			0.6 1.0 1.6 4.0 (DN50～400)
流量特性			近似等百分比
额定转角(°)			80
气动薄膜式			详见表5～8
配用执行机构	气动活塞式	单作用型号扭矩(Nm)双作用型号扭矩(Nm)
	电动执行器	代号
		转矩(Nm)
气源压力(MPa)			0.25～0.4(气动薄膜式)、0.4～0.6(气动活塞式）
电源(电动)			220V.AC或380V.AC
气动薄膜式弹簧范围(MPa)			40～200、80～240
输入信号			4～20mA、0～10mA、1～5V.DC或以上信号分程控制

整机工作温度范围·阀座泄漏量

阀体材质为铸钢

阀体
阀板	1Cr18Ni9Ti镀硬铬	1Cr18Ni9Ti镀硬铬	1Cr18Ni9Ti镀硬铬	1Cr18Ni9Ti镀硬铬	1Cr18Ni9Ti+司钛莱合金
密封圈	橡胶	增强四氟乙烯	不锈钢	不锈钢	不锈钢
压圈	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
填料	聚四氟乙烯	聚四氟乙烯	聚四氟乙烯	柔性石墨	柔性石墨
垫片	×B450/F4	×B450/F4	×B450/F4	石墨缠绕垫片	石墨缠绕垫片
泄漏等级	Ⅵ级	Ⅵ级	Ⅳ级	Ⅳ级	Ⅴ级
阀座泄漏量(l/h)	微气泡级①	微气泡级①	10-4×Kv	10-4×Kv	1.8×10-7△P×D
工作温度(℃)	-20～160	-20～200	-20～200	-20～250	-20～450

注：

1) ①气泡数量详见GB/T4213；
2) △P为阀前后压差以Kpa为单位；
3) D为阀座直径，以mm为单位。

阀体材质为不锈钢

阀体	ZG1Cr18Ni9Ti
阀板	1Cr18Ni9Ti镀硬铬	1Cr18Ni9Ti镀硬铬	1Cr18Ni9Ti镀硬铬	1Cr18Ni9Ti镀硬铬	1Cr18Ni9Ti+司钛莱合金
密封圈	橡胶	增强四氟乙烯	不锈钢	不锈钢	不锈钢
压圈	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
填料	聚四氟乙烯	聚四氟乙烯	聚四氟乙烯	柔性石墨	柔性石墨
垫片	×B450/F4	×B450/F4	×B450/F4	石墨缠绕垫片	石墨缠绕垫片
泄漏等级	Ⅵ级	Ⅵ级	Ⅳ级	Ⅳ级	Ⅴ级
阀座泄漏量(l/h)	微气泡级①	微气泡级①	10-4×Kv	10-4×Kv	1.8×10-7△P×D
工作温度(℃)	-20～160	-20～200	-40～200	-40～250	-60～450

注：

1) ①气泡数量详见GB/T4213；
2) △P为阀前后压差以Kpa为单位；
3) D为阀座直径，以mm为单位。

流量特性曲线

允许压差

配用气动薄膜式执行机构允许压差（单位：MPa）

DN(mm)	执行机构	ZMA-5		ZMA-6		ZMA-7		ZMA-8
	弹簧范围(MPa)	40～200	80～240	40～200	80～240	40～200	80～240	40～200	80～240
50	软密封	1.6	3.6
	金属密封	0.2	1.0	1.6
65	软密封	0.6	2.5
	金属密封		0.6	1.0	2.5
80	软密封	0.2	2.2
	金属密封		0.2	0.6	2.0
100	软密封		1.6	2.5
	金属密封			0.2	1.6
125	软密封		0.4	0.8	2.2
	金属密封				0.4	0.8	2.5
150	软密封			0.5	1.6	2.5
	金属密封				0.3	0.6	2.0
200	软密封				0.6	1.0	2.5
	金属密封					0.1	0.6	1.0	2.5
250	软密封					0.4	1.0	2.0
	金属密封						0.3	0.6	2.0
300	软密封						0.6	1.1	2.5
	金属密封							0.3	1.0
350	软密封						0.3	0.6	1.8
	金属密封								0.6
400	软密封							0.4	1.4
	金属密封								0.4
450	软密封							0.2	0.8
	金属密封								0.2
500	软密封								0.5
	金属密封								0.1

注：

1) 气源压力按0.5MPa计算；
2) 表中允许压差为本公司标准配置值，可根据用户工况选择更大扭矩的执行机构。

配用气动活塞式执行机构(单作用)允许压差(单位：MPa)

DN(mm)	执行机构	GTX									79B			HG
		83	92	110	118	127	160	210	254	300	575	740	1150	490	600
	扭矩(Nm)	30	36	46	63	100	200	420	700	1288	1988	2560	4000	7600	15000
50	软密封	1.0	2.0
	金属密封	0.5	1.0	1.8
65	软密封	0.6	1.1	2.5
	金属密封	0.2	0.6	1.0	1.6
80	软密封	0.4	1.0	2.0
	金属密封		0.4	0.8	1.2
100	软密封		0.6	1.0	2.0
	金属密封			0.3	0.8	1.6
125	软密封			0.4	0.9	2.0
	金属密封				0.4	1.0	1.6
150	软密封				0.4	1.0	2.2
	金属密封					0.3	1.0	2.0
200	软密封					0.2	0.6	1.6
	金属密封						0.2	0.8	1.6
250	软密封						0.2	1.2	2.5
	金属密封							0.3	0.6	2.0
300	软密封							0.6	1.4	2.5
	金属密封							0.2	0.6	1.6
350	软密封							0.6	1.1	2.2
	金属密封								0.2	0.6	1.2
400	软密封							0.2	0.8	2.0
	金属密封								0.1	0.6	1.0	1.6
450	软密封								0.6	1.2	2.0
	金属密封									0.2	0.6	1.6
500	软密封								0.2	0.6	1.6	2.0
	金属密封										0.3	0.6	1.2	2.0
600	软密封									0.4	0.1	1.3	1.8
	金属密封											0.3	0.6	1.6
700	软密封			,								0.6	1.2	2.1
	金属密封												0.2	0.8	2.0
800	软密封											0.3	0.8	1.8
	金属密封													0.4	1.2
900	软密封												0.5	1.2	2.2
	金属密封													0.2	0.8
1000	软密封													0.8	1.9
	金属密封													0.1	0.6
1200	软密封														0.8
	金属密封														0.2

配用气动活塞式执行机构(双作用)允许压差（单位：MPa）

DN(mm)	执行机构	GTX												79B			HG
		63	75	83	92	110	118	127	160	210	254	255	300	575	740	1150	600
	扭矩(Nm)	29	50	70	97	141	210	275	550	1185	2175	2715	3909	1988	2560	11362	2000
50	软密封	1.0	2.5
	金属密封	0.6	1.6
65	软密封	0.9	2.2
	金属密封	0.2	0.6	1.0	2.0
80	软密封	0.8	2.0
	金属密封		0.2	0.6	1.6
100	软密封	0.2	1.0	2.2
	金属密封			0.2	0.8	1.6
125	软密封		0.2	1.0	2.0
	金属密封				0.2	0.6	1.6
150	软密封			0.2	1.0	1.5	2.2
	金属密封						0.4	1.0	2.5
200	软密封					0.2	0.8	1.6	2.5
	金属密封							0.2	0.6	2.0
250	软密封							0.6	1.6	2.5
	金属密封								0.2	1.0	2.5
300	软密封							0.2	1.2	2.2
	金属密封								0.1	0.6	2.2
350	软密封								0.6	2.0
	金属密封									0.4	0.8	2.0
400	软密封								0.4	1.6	2.5
	金属密封									0.2	0.6	1.6
450	软密封								0.3	1.0	1.8	2.2
	金属密封										0.4	0.8	1.6
500	软密封									0.8	1.7	2.0
	金属密封										0.3	0.7	1.4	2.0
600	软密封										1.1	1.4	1.8
	金属密封											0.2	0.8	1.2	2.0
700	软密封											0.8	1.4	2.0
	金属密封												0.2	0.6	1.0	2.0
800	软密封											0.2	1.8	1.2	1.8
	金属密封													0.2	0.6	1.0	2.0
900	软密封												0.2	1.8	1.1	1.8
	金属密封														0.2	0.6	1.4
1000	软密封													0.2	0.8	1.5
	金属密封															0.4	1.0
1200	软密封															0.6	1.8
	金属密封																0.4

订货时请填写《规格书》或注明以下内容：

1、若订货前未选定型号，请向我们提供使用参数：

　　（1）公称通径DN(mm）；

　　（2）公称压力（Mpa或bar）；

　　（3）流体性质（包括介质温度、粘度或酸碱性）；

　　（4）阀前与阀后压力（压差）；

　　（5）流量特性要求；

　　（6）阀体、阀芯材料；

　　（7）连接形式；

　　（8）驱动方式（提供气源压力、驱动电压）；

　　（9）配套附件（气动阀门建议用户安装空气过滤器三联件与二位五通电磁阀 ）；

　　（10）现场工况。

2、 若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；

3、 当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
