规格参数
| 公称通径 | DN10?100mm | 公称压力 | PN1.6 2.5 4.0 6.4 31.5Mpa（定制） | ||||
|---|---|---|---|---|---|---|---|
| 连接方式 | 内螺纹连接 | 对焊连接 | |||||
| 零件名称 | 阀体阀盖 | WCB | CF8(304) | CF8M(316) | WCB | CF8(304) | CF8M(316) |
| 球体、阀杆 | 2Cr13 | 0Cr19Ni9 | Ocr17Ni12Mo2 | 2Cr13 | 0Cr19Ni9 | Ocr17Ni12Mo2 | |
| 密封圈、填料 | 增强聚四氟乙烯对位聚苯 | ||||||
| 适用工况 | 适用介质 | 水 蒸汽 油品等 | 硝酸等腐蚀性介质 | 醋酸等腐蚀介质 | 水 蒸汽 油品等 | 硝酸等腐蚀性介质 | 醋酸等腐蚀介质 |
| 适用温度 | -29°-180°（增强聚四氟乙烯）、-29°--300°（对位聚苯） | ||||||
(虚线部分为模拟量控制盒，开关型无此尺寸)

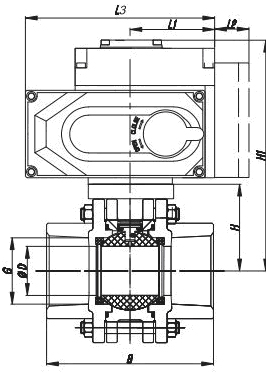

外形参数及连接尺寸
| G | ΦD | B | H1 | H | L1 | L2 | L3 |
|---|---|---|---|---|---|---|---|
| 1/4’ | 11.2 | 60 | 148 | 35 | 50 | 40 | 123 |
| 3/8’’ | 12.5 | 60 | 148 | 35 | 50 | 40 | 123 |
| 1/2’’ | 15 | 75 | 163.5 | 35 | 65 | 40 | 160 |
| 3/4’’ | 20 | 80 | 171.5 | 39 | 65 | 40 | 160 |
| 1’’ | 25 | 90 | 179.5 | 50.5 | 65 | 40 | 189 |
| 1-1/4’’ | 32 | 110 | 184 | 55.5 | 65 | 40 | 189 |
| 1-1/2’’ | 38 | 120 | 195 | 66 | 82 | 40 | 189 |
| 2’’ | 50 | 140 | 197.1 | 68.1 | 82 | 40 | 189 |
| 2-1/2’’ | 65 | 185 | 222.5 | 93.5 | 82 | 40 | 189 |
| 3’’ | 76 | 205 | 233 | 104 | 82 | 40 | 189 |
| 4’’ | 100 | 240 | 241 | 112 | 116 | 40 | 266 |
注:以上选配参数仅供参考.具体以实际情况为准
阀门的安装与维护：
1、阀门安装：
（1）安装前须检查产品型号、位号及规格是否吻合，检查整机零件是否缺损与松动。
（2）在安装前，对管道应进行清洗，阀门入口处要有足够的直管段，并配有过滤器。阀体与管道的法兰连接，要注意同轴度。
（3）阀门安装前，应先彻底清洗管道。
（4）安装场地应考虑到人员设备的安全，既便于操作，又有利于拆装与维护。
（5）阀门应正立垂直安装在水平管道上，不得已时可倾斜安装，尽量避免水平安装，阀自重量较大或有振动的场合，要用支撑架。
（6）介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。
2、阀门维护：
（1）清洗阀门：对清洗一般介质，只要用水洗净就可以。但对清洗有害健康的介质，首先要了解其性质，再选用相应的清洗办法。
（2）阀门的拆卸：将外露表面生锈的零件先除锈，但在除锈前，要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。
（3）阀座：密封面有较小的锈斑与磨损，可用机械加工的方法进行，如损坏严重必须换新。但不管修理或更换后的硬密封面，都必须进行研磨。
（4）阀杆：表面损坏，只能换新。
（5）推杆、导向与密封表面的损坏：对反作用执行机构必须换新，而对正作用执行机构，可用适当的修理后使用。
（6）压缩弹簧：如有裂纹等影响强度的缺陷，必须换新。
（7）易损零件：填料、密封垫片与O型圈，每次检修时，全部换新。阀芯、膜片必须检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹，根据检查结果，决定是否更换，但膜片使用期一般最多2-3年。
（8） 阀门组装要注意对中，螺栓要在对角线上拧紧，滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试，并在这期间，可准确地调整填料压紧力、阀芯关闭位置。
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：
（1）公称通径DN(mm）；
（2）公称压力（Mpa或bar）；
（3）流体性质（包括介质温度、粘度或酸碱性）；
（4）阀前与阀后压力（压差）；
（5）流量特性要求；
（6）阀体、阀芯材料；
（7）连接形式；
（8）驱动方式（提供气源压力、驱动电压）；
（9）配套附件（气动阀门建议用户安装空气过滤器三联件与二位五通电磁阀 ）；
（10）现场工况。
2、 若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、 当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
