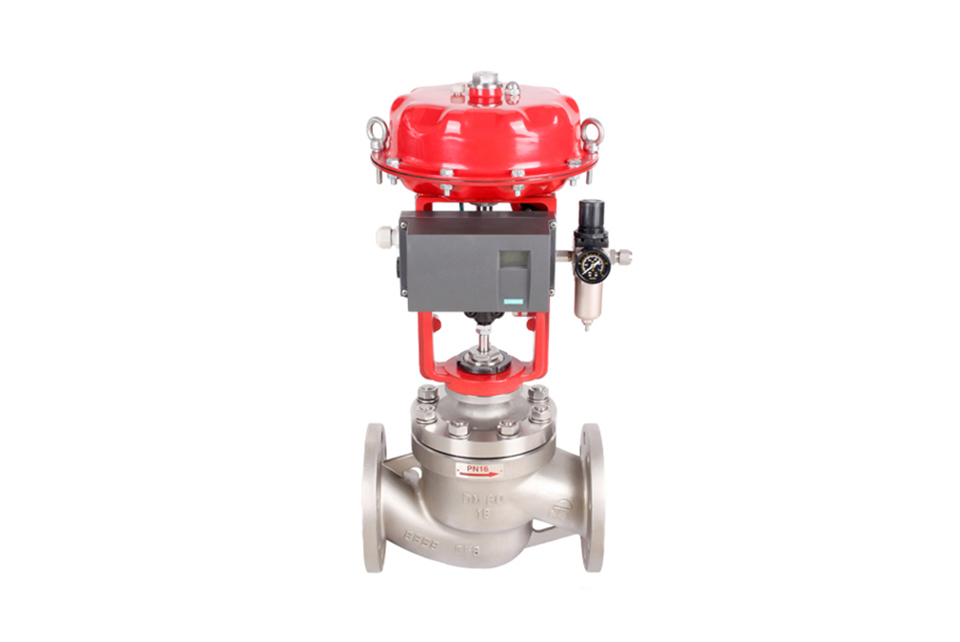

气动薄膜单座调节阀 技术参数及性能：

阀体部分：

阀内部件：

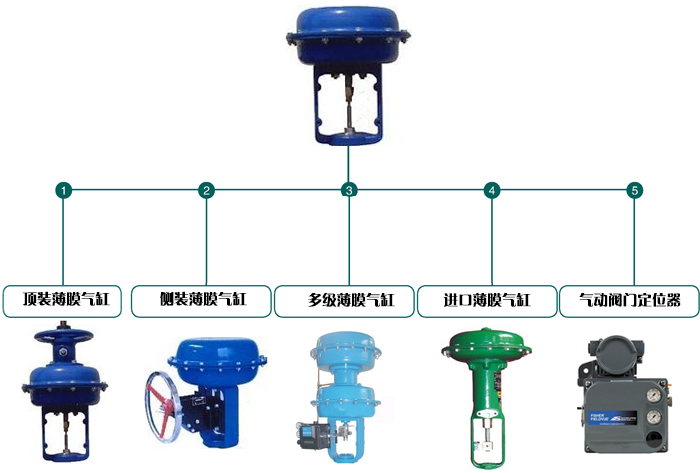

可提供的用户选择

材料及内部结构

本体材质为碳钢

本体材质为不锈钢

注：

1、以上为标准的配置结构，阀座为金属对金属，PTFE软阀座是VI级密封的可选件。还可提供用斯太莱合金涂层的硬化阀内件。针对具体使用温度，我们有更加合理的螺栓螺母选择。

2、PTFE V形环阀杆填料是的标准配置也可选用柔性石墨，一个配备石墨填料的加长型阀盖可用于温度超过232℃（450华氏温度）的场合。

3、标准的阀体材料是碳钢和不锈钢，还可以提供多种用于高腐蚀性应用场合的合金材料。

尺寸及缩腔型内件与行程额定Cv值：

最大允许压差：

多弹簧薄膜式执行机构 单位：Mpa

※以上推荐使用压差等只是相对而言，针对各种压差会有多种配置组合，对于复杂的控制系统请您与我们技术部门联系，我们有多年的过程控制产品生产的经验，为您提供更合理的执行机构配置。

配置ZH系列气动执行机构控制阀外形尺寸 单位: mm

阀门的安装与维护：

1、阀门安装：

　　（1）安装前须检查产品型号、位号及规格是否吻合，检查整机零件是否缺损与松动。

　　（2）在安装前，对管道应进行清洗，阀门入口处要有足够的直管段，并配有过滤器。阀体与管道的法兰连接，要注意同轴度。

　　（3）阀门安装前，应先彻底清洗管道。

　　（4）安装场地应考虑到人员设备的安全，既便于操作，又有利于拆装与维护。

　　（5）阀门应正立垂直安装在水平管道上，不得已时可倾斜安装，尽量避免水平安装，阀自重量较大或有振动的场合，要用支撑架。

　　（6）介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。

2、阀门维护：

　　（1）清洗阀门：对清洗一般介质，只要用水洗净就可以。但对清洗有害健康的介质，首先要了解其性质，再选用相应的清洗办法。

　　（2）阀门的拆卸：将外露表面生锈的零件先除锈，但在除锈前，要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。

　　（3）阀座：密封面有较小的锈斑与磨损，可用机械加工的方法进行，如损坏严重必须换新。但不管修理或更换后的硬密封面，都必须进行研磨。

　　（4）阀杆：表面损坏，只能换新。

　　（5）推杆、导向与密封表面的损坏：对反作用执行机构必须换新，而对正作用执行机构，可用适当的修理后使用。

　　（6）压缩弹簧：如有裂纹等影响强度的缺陷，必须换新。

　　（7）易损零件：填料、密封垫片与O型圈，每次检修时，全部换新。阀芯、膜片必须检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹，根据检查结果，决定是否更换，但膜片使用期一般最多2-3年。

　　（8） 阀门组装要注意对中，螺栓要在对角线上拧紧，滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试，并在这期间，可准确地调整填料压紧力、阀芯关闭位置。

订货时请填写《规格书》或注明以下内容：

1、若订货前未选定型号，请向我们提供使用参数：

　　（1）公称通径DN(mm）；

　　（2）公称压力（Mpa或bar）；

　　（3）流体性质（包括介质温度、粘度或酸碱性）；

　　（4）阀前与阀后压力（压差）；

　　（5）流量特性要求；

　　（6）阀体、阀芯材料；

　　（7）连接形式；

　　（8）驱动方式（提供气源压力、驱动电压）；

　　（9）配套附件（气动阀门建议用户安装空气过滤器三联件与二位五通电磁阀 ）；

　　（10）现场工况。

2、 若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；

3、 当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
