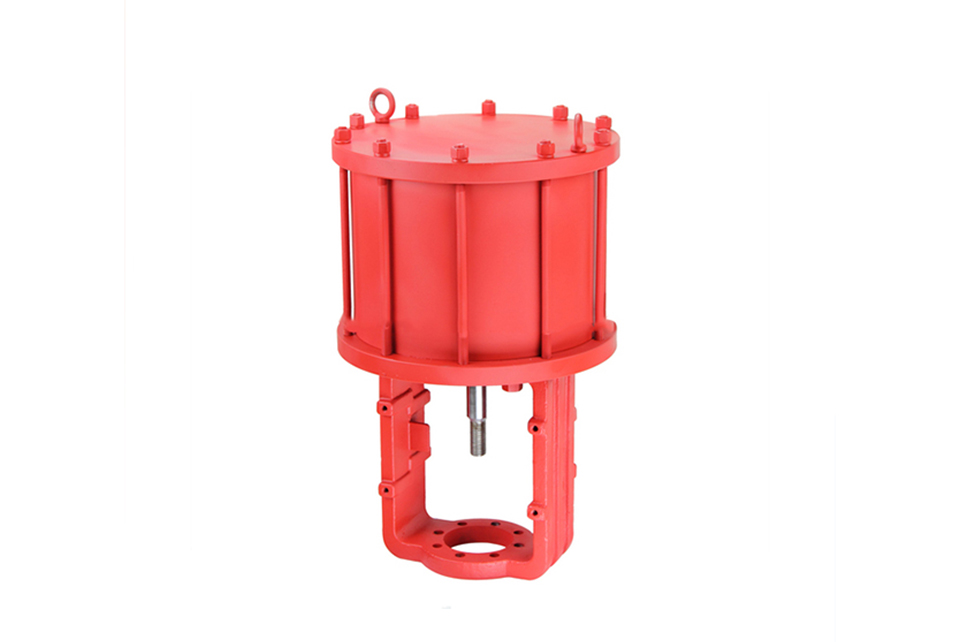

技术参数
| 型号项目 | 47/48-1P | 47/48-2P | 47/48-3P | 47/48-4P | 47/48-5P | 47/48-6P | |
|---|---|---|---|---|---|---|---|
| 气缸直径mm | 100 | 125 | 160 | 200 | 250 | 320 | |
| 行程mm | 10 | 10/16 | 16/25 | 25/40 | 40/60 | 60 | |
| 弹簧范围KPa | 40-200；80-240；100-200；200-350；350-500 | ||||||
| 供气压力MPa |
ZSA，ZSN为0.4-0.6;ZS-P：气开比弹簧范围上限大0.05 气关按上限+下限+0.05 |
||||||
| 47/48-P推杆输出N | 350-500KPa | 2674 | 4165 | 6860 | 10740 | 16800 | 27440 |
| 200-350KPa | 1528 | 2300 | 3920 | 6140 | 9600 | 15680 | |
| 100-200KPa | 764 | 1190 | 1960 | 3070 | 4800 | 7840 | |
| 80-240Kpa | 610 | 952 | 1568 | 2450 | 3840 | 6270 | |
| 配带侧装手操机构 | ZPXS-2 | ZPXS-3 | ZPXS-4 | ZPXS-5 | ZPXS-6 | ||
注：
1、推力计算均以反作用始动弹簧力为准；弹簧范围按350-500KPa档，配气关式阀采用较小的弹簧范围。
2、ZS、ZSN型气缸直径与ZS-P型相同。
3、短档行程用于ZS、ZSN型
性能指标
ZSA/B-P型
| 项目 | 不带定位器 | 带定位器 |
|---|---|---|
| 基本误差% | ±6 | ±1.5 |
| 回 差% | 3 | 1.5 |
| 死 区% | 1.2 | 1 |
| 始终点偏% | 2.5 | |
| 气密性 | 以0.6MPa输入气缸,切断气源后压力降≤5KPa/5min | |
| 工作寿命 | 不少于10万次 | |
注: 当与调节阀组配时一般均带阀门定位器。
ZS、ZSN型
| 项目指 | 二位动作时 | 气缸密封性 | 工作寿命 |
|---|---|---|---|
| 47/48(ZSN)-1 | 1.2(≤1) | 以0.6MPa输入气缸切断气源后压力降≤5KPa/min | 不少于10万次 |
| 47/48ZS(ZSN)-2 | 1.2(≤1) | ||
| 47/48(ZSN)-3 | ≤2(≤1) | ||
| 47/48(ZSN)-4 | ≤2.5(1) | ||
| 47/48(ZSN)-5 | ≤3.5(1.5) | ||
| 47/48(ZSN)-6 | ≤4.5(2) |
零件材料
| 零件名称 | 材料 | 零件名称 | 材料 |
|---|---|---|---|
| 气缸 | 精拉铝合金管、硬阳极氧化 | 活 塞 | LY12 |
| 压缩弹簧 | 60Si2MnA | 推 杆 | 2Cr13 |
| QY型密封圈 | TPU、EPDM | 支 架 | HT250 |
连接尺寸
| 型号尺寸 | 47/48-1P | 47/48-2P | 47/48-3P | 47/48-4P | 47/48-5P | 47/48-6P |
|---|---|---|---|---|---|---|
| ZS-1 | ZS-2 | ZS-3 | ZS-4 | ZS-5 | ZS-6 | |
| ZSN-1 | ZSN-2 | ZSN-3 | ZSN-4 | ZSN-5 | ZSN-6 | |
| A | 125×125 | 148×148 | 185×185 | 232×232 | 283×283 | 283×283 |
| H | 250 | 290 | 325 | 440 | 590 | 640 |
| 250 | 290 | 325 | 440 | 590 | 640 | |
| 200 | 245 | 272 | 352 | 431 | 510 | |
| L | 90 | 97 | 110 | 150 | 170 | 295 |
| L1 | 60 | 81 | 92 | 115 | 110 | 200 |
| D1 | / | 80 | 80 | 105 | 122 | 130 |
| D2 | 32 | 60 | 60 | 80 | 95 | 100 |
| n-φd | / | 2-Φ10 | 2-Φ10 | 4 -Φ12 | 4 -Φ14 | 4 -Φ18 |
阀门的安装与维护
1、阀门安装：
（1）安装前须检查产品型号、位号及规格是否吻合，检查整机零件是否缺损与松动。
（2）在安装前，对管道应进行清洗，阀门入口处要有足够的直管段，并配有过滤器。阀体与管道的法兰连接，要注意同轴度。
（3）阀门安装前，应先彻底清洗管道。
（4）安装场地应考虑到人员设备的安全，既便于操作，又有利于拆装与维护。
（5）阀门应正立垂直安装在水平管道上，不得已时可倾斜安装，尽量避免水平安装，阀自重量较大或有振动的场合，要用支撑架。
（6）介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。
2、阀门维护：
（1）清洗阀门：对清洗一般介质，只要用水洗净就可以。但对清洗有害健康的介质，首先要了解其性质，再选用相应的清洗办法。
（2）阀门的拆卸：将外露表面生锈的零件先除锈，但在除锈前，要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。
（3）阀座：密封面有较小的锈斑与磨损，可用机械加工的方法进行，如损坏严重必须换新。但不管修理或更换后的硬密封面，都必须进行研磨。
（4）阀杆：表面损坏，只能换新。
（5）推杆、导向与密封表面的损坏：对反作用执行机构必须换新，而对正作用执行机构，可用适当的修理后使用。
（6）压缩弹簧：如有裂纹等影响强度的缺陷，必须换新。
（7）易损零件：填料、密封垫片与O型圈，每次检修时，全部换新。阀芯、膜片必须检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹，根据检查结果，决定是否更换，但膜片使用期一般最多2-3年。
（8） 阀门组装要注意对中，螺栓要在对角线上拧紧，滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试，并在这期间，可准确地调整填料压紧力、阀芯关闭位置。
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：
（1）公称通径DN(mm）；
（2）公称压力（Mpa或bar）；
（3）流体性质（包括介质温度、粘度或酸碱性）；
（4）阀前与阀后压力（压差）；
（5）流量特性要求；
（6）阀体、阀芯材料；
（7）连接形式；
（8）驱动方式（提供气源压力、驱动电压）；
（9）配套附件（气动阀门建议用户安装空气过滤器三联件与二位五通电磁阀 ）；
（10）现场工况。
2、 若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、 当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
