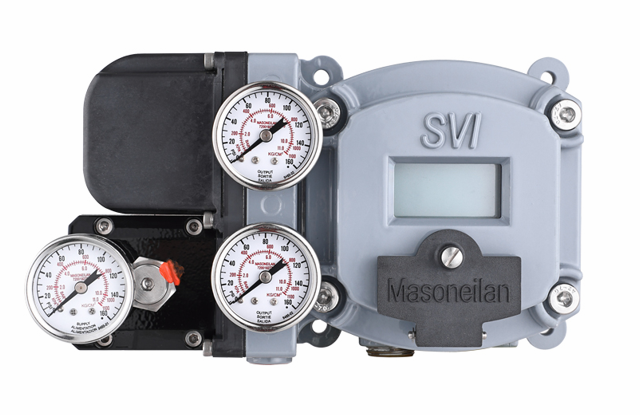

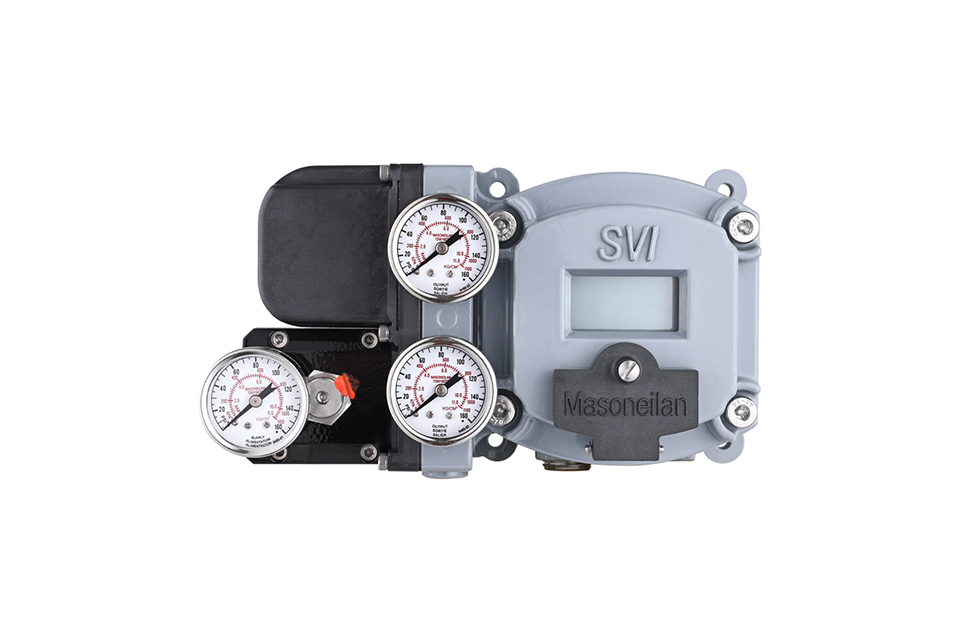

主要特点优点
• 高流通力

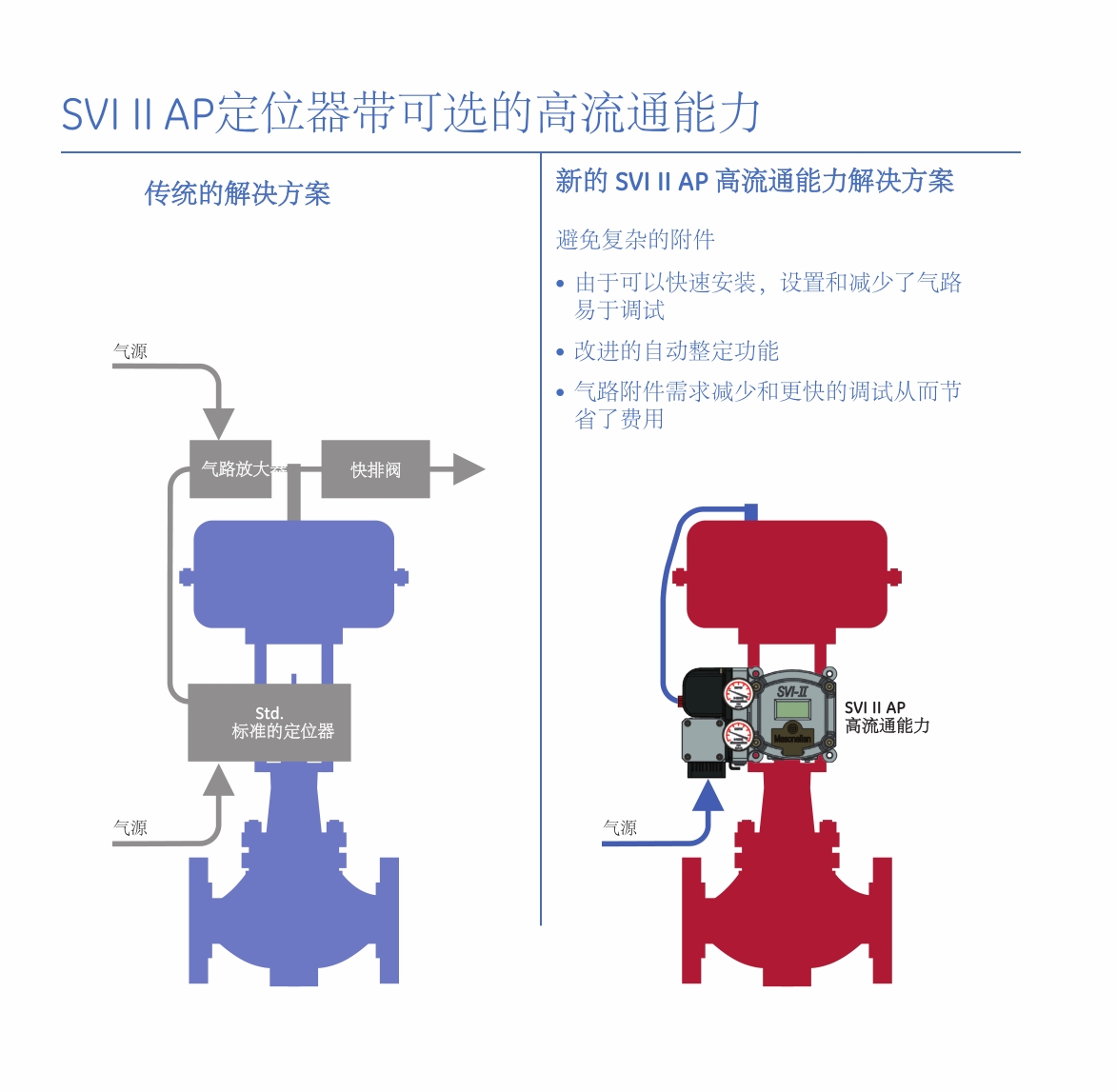

• 更快的调节阀试车和启动-执行机构大小兼顾的优化功能,避免或减少额外的附件需求
• 根据执行机构大小优化的性能（气路放大器，快排，等等）
• 避免或减少额外的附件需求（气路放大器，快排，等等）-比大多数市场上的其他品牌定位器有更大的流通能力
• 易于安装和调试
• 高速响应的特征用在喘振应用上
• 精确可靠的阀门定位
• 快速和方便的调试步骤
• 就地或远程的双向设定通讯
• 经过现场验证的无接触式的位置传感器或者坚固的远传安装方式
• 和许多DSC和资产管理系统系统集成装的位置反馈
• 通用设计(直行程和角行程应用)
• 固件现场可以升级的选项
• 外部显示屏和操作按钮防爆设计
• 通用标签ATEX,FM, FMc, IEC…NEPSI认证
• ValVue*通讯软件
• eDDL和DTM（标准型和先进版）支持
• 数字通讯和界面的集成通用性
• 工业铝壳体
技术简介
控制阀安装系统:
• 材质: 标准300 号不锈钢
• 阀门形式: - 直行程或角行程控制阀
- 单作用执行机构
• 可选的远传-远传位置传感器安装包:
- 远传位置传感器 (RPS) 组件
- 达到30 米的电缆 (100 Feet)
- 2英寸的管路安装支架
气动部分:
• 空气或者低硫天然气-调节和过滤后的
• 连接 (气源和执行机构): 1/2" NPT
空气压力:
• 单作用: 20 to 100 psi最大(1.4 to 6.9 bar)
性能 (1) per ISA S75.13 - 1996:
精确
线性
滞后 + 死区
提升位置控制
± 0.5 %全量程
± 1.0 全量程
± 0.3全量程
± 0.3 全量程
<150ms
输出量
气源压力 单作用
输出量
气源压力 单作用
30 psi (2.1 bar) 供气 39 scfm (1104 l/m)
60 psi (4.2 bar) 供气 70.6 scfm (2000 l/m)
90 psi (6.3 bar) 供气 102 scfm (2888 I/m)
耗气量
气源压力 单作用
耗气量
气源压力 单作用
30 psi (2.1 bar) 供气 0.28 scfm (8 l/m)
45 psi (3.1 bar) 供气 0.35 scfm (10.5 l/m)
未引起重启的电源中断 <100ms
(1) For linear characteristics

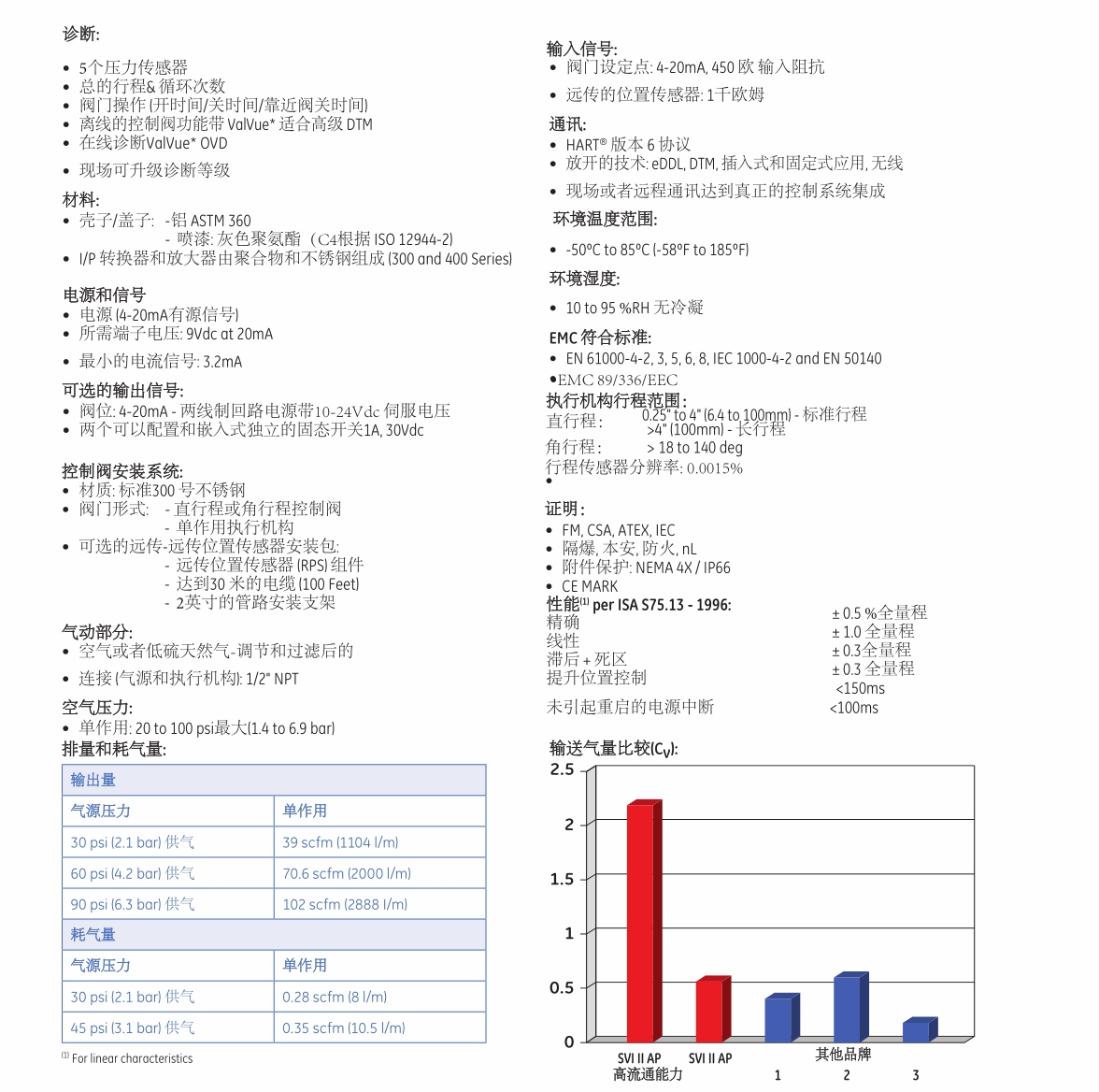

排量和耗气量:
规格
诊断:
• 5个压力传感器
• 总的行程& 循环次数
• 阀门操作 (开时间/关时间/靠近阀关时间)
• 离线的控制阀功能带 ValVue* 适合高级 DTM
• 在线诊断ValVue* OVD
• 现场可升级诊断等级
材料:
• 壳子/盖子: -铝 ASTM 360
- 喷漆: 灰色聚氨酯（C4根据 ISO 12944-2)
• I/P 转换器和放大器由聚合物和不锈钢组成 (300 and 400 Series)
电源和信号
• 电源 (4-20mA有源信号)
• 所需端子电压: 9Vdc at 20mA
• 最小的电流信号: 3.2mA
可选的输出信号:
• 阀位: 4-20mA - 两线制回路电源带10-24Vdc 伺服电压
• 两个可以配置和嵌入式独立的固态开关1A, 30Vdc
输入信号:
• 阀门设定点: 4-20mA, 450 欧 输入阻抗
• 远传的位置传感器: 1千欧姆
通讯:
• HART ® 版本 6 协议
• 放开的技术: eDDL, DTM, 插入式和固定式应用, 无线
• 现场或者远程通讯达到真正的控制系统集成
环境温度范围:
• -50ºC to 85ºC (-58ºF to 185ºF)
环境湿度:
• 10 to 95 %RH 无冷凝
EMC 符合标准:
• EN 61000-4-2, 3, 5, 6, 8, IEC 1000-4-2 and EN 50140
• EMC 89/336/EEC
0.25" to 4" (6.4 to 100mm) - 标准行程
>4" (100mm) - 长行程
> 18 to 140 deg
• 证明：
• FM, CSA, ATEX, IEC
• 隔爆, 本安, 防火, nL
• 附件保护: NEMA 4X / IP66
• CE MARK
执行机构行程范围：
直行程：
角行程：
行程传感器分辨率: 0.0015%
附件
阀门的安装与维护：
1、阀门安装：
（1）安装前须检查产品型号、位号及规格是否吻合，检查整机零件是否缺损与松动。
（2）在安装前，对管道应进行清洗，阀门入口处要有足够的直管段，并配有过滤器。阀体与管道的法兰连接，要注意同轴度。
（3）阀门安装前，应先彻底清洗管道。
（4）安装场地应考虑到人员设备的安全，既便于操作，又有利于拆装与维护。
（5）阀门应正立垂直安装在水平管道上，不得已时可倾斜安装，尽量避免水平安装，阀自重量较大或有振动的场合，要用支撑架。
（6）介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。
2、阀门维护：
（1）清洗阀门：对清洗一般介质，只要用水洗净就可以。但对清洗有害健康的介质，首先要了解其性质，再选用相应的清洗办法。
（2）阀门的拆卸：将外露表面生锈的零件先除锈，但在除锈前，要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。
（3）阀座：密封面有较小的锈斑与磨损，可用机械加工的方法进行，如损坏严重必须换新。但不管修理或更换后的硬密封面，都必须进行研磨。
（4）阀杆：表面损坏，只能换新。
（5）推杆、导向与密封表面的损坏：对反作用执行机构必须换新，而对正作用执行机构，可用适当的修理后使用。
（6）压缩弹簧：如有裂纹等影响强度的缺陷，必须换新。
（7）易损零件：填料、密封垫片与O型圈，每次检修时，全部换新。阀芯、膜片必须检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹，根据检查结果，决定是否更换，但膜片使用期一般最多2-3年。
（8） 阀门组装要注意对中，螺栓要在对角线上拧紧，滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试，并在这期间，可准确地调整填料压紧力、阀芯关闭位置。

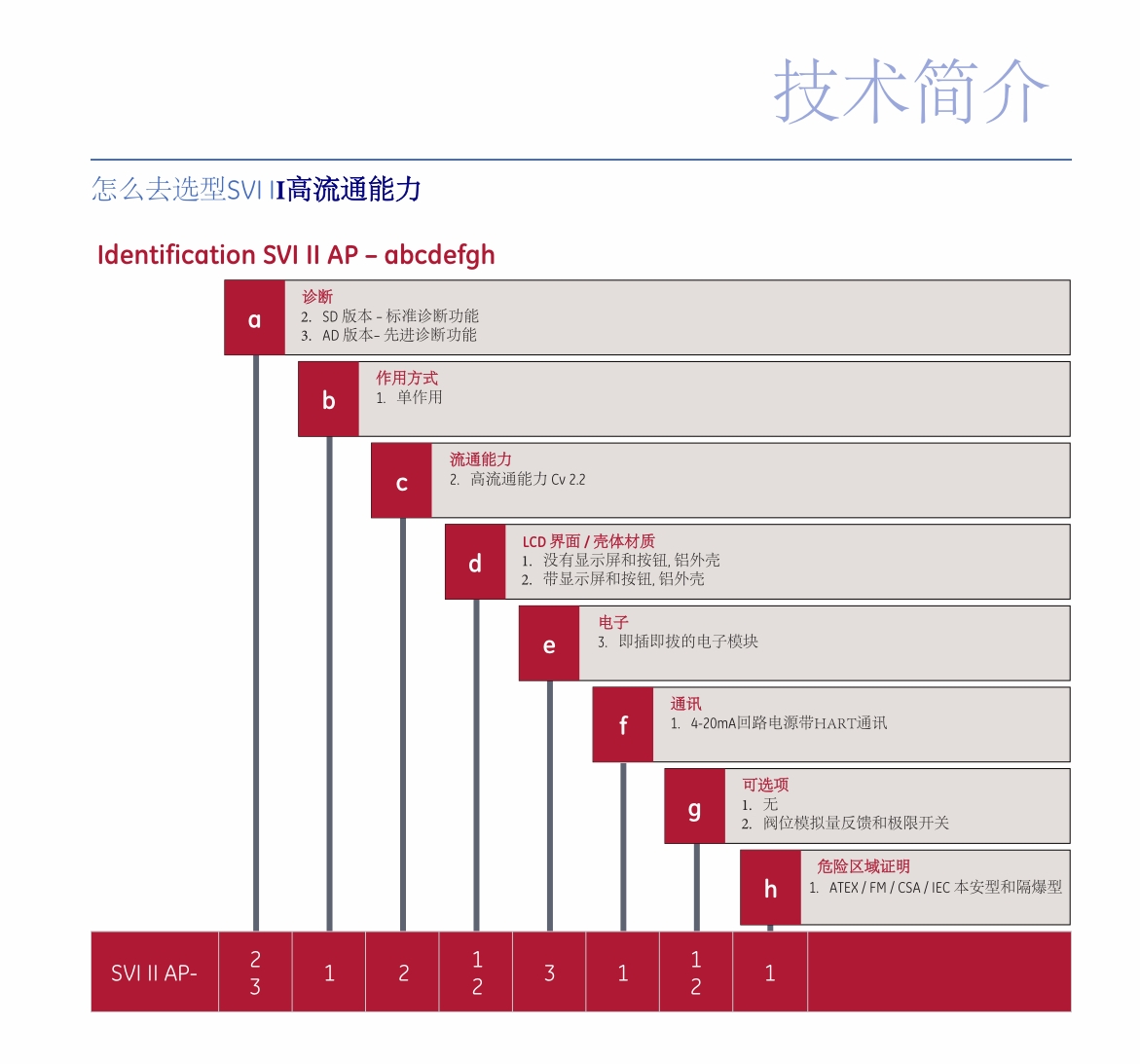

订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：
（1）公称通径DN(mm）；
（2）公称压力（Mpa或bar）；
（3）流体性质（包括介质温度、粘度或酸碱性）；
（4）阀前与阀后压力（压差）；
（5）流量特性要求；
（6）阀体、阀芯材料；
（7）连接形式；
（8）驱动方式（提供气源压力、驱动电压）；
（9）配套附件（气动阀门建议用户安装空气过滤器三联件与二位五通电磁阀 ）；
（10）现场工况。
2、 若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、 当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
