阀门的安装与维护
1、阀门安装：
（1）安装前须检查产品型号、位号及规格是否吻合，检查整机零件是否缺损与松动。
（2）在安装前，对管道应进行清洗，阀门入口处要有足够的直管段，并配有过滤器。阀体与管道的法兰连接，要注意同轴度。
（3）阀门安装前，应先彻底清洗管道。
（4）安装场地应考虑到人员设备的安全，既便于操作，又有利于拆装与维护。
（5）阀门应正立垂直安装在水平管道上，不得已时可倾斜安装，尽量避免水平安装，阀自重量较大或有振动的场合，要用支撑架。
（6）介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。
2、阀门维护：
（1）清洗阀门：对清洗一般介质，只要用水洗净就可以。但对清洗有害健康的介质，首先要了解其性质，再选用相应的清洗办法。
（2）阀门的拆卸：将外露表面生锈的零件先除锈，但在除锈前，要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。
（3）阀座：密封面有较小的锈斑与磨损，可用机械加工的方法进行，如损坏严重必须换新。但不管修理或更换后的硬密封面，都必须进行研磨。
（4）阀杆：表面损坏，只能换新。
（5）推杆、导向与密封表面的损坏：对反作用执行机构必须换新，而对正作用执行机构，可用适当的修理后使用。
（6）压缩弹簧：如有裂纹等影响强度的缺陷，必须换新。
（7）易损零件：填料、密封垫片与O型圈，每次检修时，全部换新。阀芯、膜片必须检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹，根据检查结果，决定是否更换，但膜片使用期一般最多2-3年。
（8） 阀门组装要注意对中，螺栓要在对角线上拧紧，滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试，并在这期间，可准确地调整填料压紧力、阀芯关闭位置。

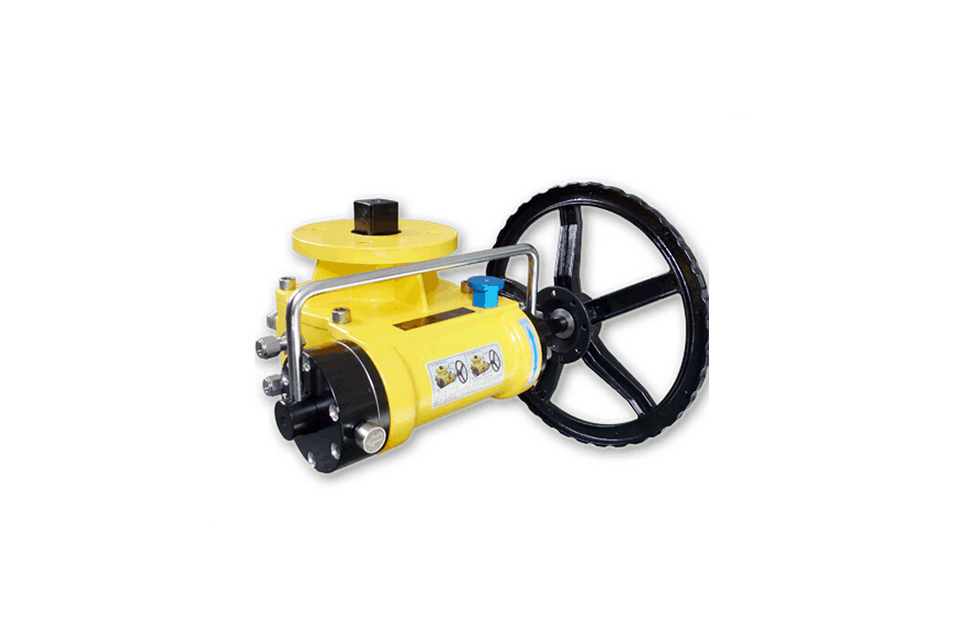

离合式手轮操作机构尺寸图和扭矩输出表
| 型号 | A | B | C | D1 | D2 | D3 D4 D5 | E | L | M1 | M2 | T1 | T2 | H1 | H2 | K | J | 执行器推荐型号 | 输入扭矩 | 输出扭矩 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DFM-015A | 120 | 100 | 104 | Φ50 | Φ70 | F05.F07 | 44.5 | 114 | Φ7 | 4-Φ9 | □17 | □17 | 14 | 25 | Φ160 | 1/4"NPT | DFS032-085 | 17Nm | 150Nm |
| DFM-015B | 120 | 100 | 104 | Φ50 | Φ70 | F05.F07 | 44.5 | 120 | Φ7 | 4-Φ9 | □17 | □17 | 14 | 25 | Φ200 | 1/4"NPT | DFS075-100 | 22Nm | 200Nm |
| DFM-060 | 192 | 148 | 145 | Φ70 | Φ102 | F07.F10 | 71 | 175 | Φ9 | 4-Φ11 | □22 | □22 | 19 | 30 | Φ200 | 1/4"NPT | DFS100-145 | 42Nm | 600Nm |
| DFM-090A | 192 | 148 | 145 | Φ70 | Φ102 | F07.F10.F12 | 71 | 178 | Φ9 | 4-Φ11 | □27 | □27 | 19 | 30 | Φ250 | 1/4"NPT | DFS145-160 | 70Nm | 900Nm |
| DFM-090B | 192 | 148 | 145 | Φ70 | Φ102 | F07.F10.F12 | 71 | 181 | Φ9 | 4-Φ11 | □27 | □27 | 19 | 30 | Φ300 | 1/4"NPT | DFS145-180 | 96Nm | 1200Nm |
| DFM-160A | 260 | 196 | 191.5 | Φ102 | Φ125 | F10.F12 | 107.5 | 268 | Φ11 | 4-Φ13 | □36 | □36 | 34 | 40 | Φ350 | 1/4"NPT | DFS160-200 | 80Nm | 1600Nm |
| DFM-160B | 260 | 196 | 191.5 | Φ102 | Φ125 | F10.F12 | 107.5 | 272 | Φ11 | 4-Φ13 | □36 | □36 | 34 | 40 | Φ400 | 1/4"NPT | DFS200-240 | 100Nm | 2000Nm |
| DFM-350A | 334 | 255 | 181 | Φ165 | * | F12.F16 | 123 | 272 | Φ22 | * | □46 | □46 | 45 | 176 | Φ600 | 1/4"NPT | DFS240-265 | 190Nm | 3300Nm |
| DFM-350B | 334 | 255 | 181 | Φ165 | * | F12.F16 | 123 | 275 | Φ22 | * | □46 | □46 | 45 | 176 | Φ700 | 1/4"NPT | DFS265-300 | 230Nm | 4000Nm |
| DFM-700 | 389 | 297 | 249 | Φ165 | Φ254 | F16.F25 | 156 | 418 | Φ22 | 8-Φ13 | □46 | □46 | 45 | 196 | Φ500 | 1/2"NPT | DFS350-400 | 110Nm | 7000Nm |
1.DFM-090A/B栏目中D3.D4.D5下数值F12是可选项。
2.可离合系列（常规型）与安全切换系列外观安装尺寸完全相同。
离合式手轮操作机构零部件列表
| 序号 | 名称 | 数量 | 材料 |
|---|---|---|---|
| 1 | 蜗轮箱 | 1 | WCB |
| 2 | 调节螺栓组件 | 2 | 304 |
| 3 | O型圈（轴下） | 1 | NBR |
| 4 | 轴承（轴下） | 1 | PCM |
| 5 | 轴承（轴下） | 1 | PCM |
| 6 | 限位组件 | 1 | 45 |
| 7 | 输出轴 | 1 | 45 |
| 8 | 垫片（轴上） | 1 | POM |
| 9 | 轴承（轴上） | 1 | POM |
| 10 | O型圈（轴上） | 1 | NBR |
| 11 | O型圈（箱盖） | 1 | NBR |
| 12 | 箱盖 | 1 | WCB |
| 13 | 箱盖螺钉 | 4 | 304 |
| 14 | 左盖螺钉 | 6 | 304 |
| 15 | 左端盖 | 1 | 45 |
| *15A | 气源切换阀 | 1 | 45 |
| *16 | 左端盖 | 1 | AL380 |
| 17 | O型圈（左右端盖） | 2 | NBR |
| 18 | O型圈（左偏心轴小端） | 1 | NBR |
| 19 | O型圈（偏心轴） | 2 | NBR |
| 20 | 偏心轴轴承 | 2 | POM |
| 21 | 内六角锥端紧定螺钉 | 1 | 304 |
| 22 | 左偏心半轴 | 1 | 45 |
| 23 | 蜗杆轴套 | 2 | Cu |
| 24 | 推力球轴承 | 2 | Steel |
| 25 | 蜗杆 | 1 | 45 |
| 26 | 右偏心半轴 | 1 | 45 |
| 27 | 圆手柄 | 1 | 45 |
| 28 | O型圈（偏心轴） | 1 | NBR |
| 29 | 右端盖 | 1 | 45 |
| 30 | 右盖螺钉 | 6 | 304 |
| 31 | 手轮 | 1 | 20 |
| 32 | 平垫圈 | 1 | 20 |
| 33 | 螺栓 | 1 | 304 |
| *34 | 锁盘 | 1 | 45 |
| *35 | 锁架 | 1 | 45 |
注：标有 * 号者为选用零部件
离合式手轮操作机构单重与包装尺寸
| 型号 | 单重（KG) | 内尺寸（CM) | 备注 | |
|---|---|---|---|---|
| DFM-15A | 5.1 | 21*15*12 | 手轮体（带排气阀） | |
| DFM-15B | 5.1 | 21*15*12 | ||
| DFM-60 | 16.1 | 31*22*17 | ||
| DFM-90A | 16.5 | 31*22*18 | ||
| DFM-90B | 16.8 | 31*22*18 | ||
| DFM-160A | 32 | 43*31*24 | ||
| DFM-160B | 33 | 43*31*24 | ||
| DFM-350A | 46 | 43*36*19 | ||
| DFM-350B | 48.5 | 43*36*19 | ||
| DFM-700 | 121 |
|
||
| φ160 | 0.6 | 20.5*20.5*4.5 | 15-A | 轮子 |
| φ200（小孔） | 0.6 | 20.5*20.5*4.5 | 15-B | |
| φ200（大孔） | 0.6 | 20.5*20.5*4.5 | 60 | |
| φ250 | 0.9 | 25.5*25.5*4 | 90-A | |
| φ300 | 1.3 | 30.5*30.5*5 | 90-B | |
| φ350 | 1.9 | 35.5*35.5*7 | 160-A | |
| φ400 | 2.7 | 40.5*40.5*7 | 160-B | |
| φ500 | 4.1 | 51*51*7 | 350-A | |
| φ600 | 5 | 61*61*7 | 350-A | |
| φ700 | 6.2 | 71*71*14.5 |
350-B |
|
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：
（1）公称通径DN(mm）；
（2）公称压力（Mpa或bar）；
（3）流体性质（包括介质温度、粘度或酸碱性）；
（4）阀前与阀后压力（压差）；
（5）流量特性要求；
（6）阀体、阀芯材料；
（7）连接形式；
（8）驱动方式（提供气源压力、驱动电压）；
（9）配套附件（气动阀门建议用户安装空气过滤器三联件与二位五通电磁阀 ）；
（10）现场工况。
2、 若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、 当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
