特点

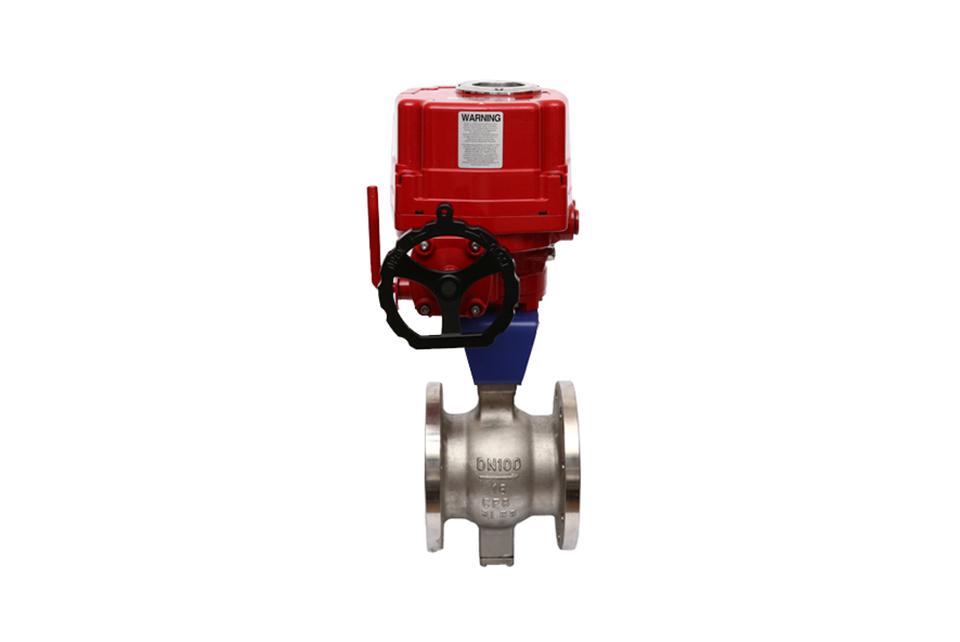

1．电动V型球阀以AC220V、AC380V或DC24V电源电压作动力，接受来自DCS、PLC系统或调节仪表、操作器等输入的（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转，采有RC、381R、PSQ或HQ型电子式角行程电动执行机构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，机电一体化的结构设计，功能强、性能可靠、连线简单、控制精确、体积小、重量轻、流阻小、流量系数大，结构简单、密封性能好。
2．角行程电子式电动执行机构是V型阀的驱动装置，它以电源电压作动力，接受统一标准信号（4-20mA、0-10mA或1-5VDC），将此转变成与输入信号相对应的位移，改变阀芯的旋转角度（0-90o任意角度），因此一定的输入信号对应一定的转角，实现比例动作。二位开关式接受AC220V或AC380V作动力，通过电机正反转实现开关动作，并同时输出阀位指示信号。
执行机构主要性能技术参数
| 型号 | 输出力矩N.m | 动作时间S/90o | 功率（W） | 型号 | 输出力矩N.m | 动作时间S/90 | 功率（W） | 型号 | 输出力矩N.m | 动作时间S/90 | 功率（W） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HL-5 | 50 | 10/30 | 10W/F | 381RSA-02 | 20 | 8.5 | 50 | PSQ51 | 50 | 23 | 24.2 |
| HL-10 | 100 | 15/30 | 23W/F | 381RSA-05 | 50 | 17 | PSQ66 | 65 | 32 | 24.2 | |
| HL-20 | 200 | 10/15/30 | 40W/F | 381RSB-10 | 100 | 18 | 150 | PSQ76 | 75 | 60 | 25.3 |
| HL-40 | 400 | 10/15/30 | 80W/F | 381RSB-20 | 200 | 36 | PSQ102 | 100 | 32 | 62.1 | |
| HL-50 | 500 | 10/15/30 | 90W/F | 381RSC-30 | 300 | 24 | 220 | PSQ202 | 200 | 28 | 93.0 |
| HL-100 | 1000 | 50 | 100W/F | 381RSC-50 | 500 | 42 | PSQ502 | 500 | 43 | 120 | |
| HL-200 | 2000 | 100 | 100W/F | 381RSC-60 | 600 | 48 | PSQ702 | 700 | 43 | 120 | |
|
|
|
|
|
381RSD-100 | 1000 | 30 | 300 | PSQ1202 | 1200 | 31/37 | 500 |
|
|
|
|
|
381RSD-150 | 1500 | 38 | PSQ2002 | 2000 | 93/112 | 500 | |
|
|
|
|
|
381RSD-200 | 2000 | 46 |
|
|
|
|
|
| (信号线用屏蔽线) 防护等级：IP65 带曲柄手动操作 电源：AC220V/AC380V/DC24V | (信号线用屏蔽线) 防护等级：IP55 隔爆标志：ExdⅡBT4 带曲柄手动操作，隔爆（381RX）型性能同上 电源电压：AC220V | (信号线用屏蔽线)防护等级：IP65 带手轮操作 电源电压：AC220V | |||||||||
主要零件材料及适用温度
| 材料\材料代号 | C（WCB） | P（304） | R（316） | |
|---|---|---|---|---|
| 主要零件 | 阀 体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 球 体 | 2Cr13、（304） | 0Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
| 阀 杆 | 2Cr13 | 0Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
| 密封圈 | 增强聚四氟乙烯 对位聚苯 硬质合金钢 | |||
| 填 料 | 聚四氟乙烯 柔性石墨 | |||
| 适用工况 | 适用介质 | 水、蒸汽、油品 | 硝酸碱类 | 醋酸类 |
| 适用温度 | -28℃ - 500℃ | |||
允许压差(MPa)
| 公称通径 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 供气0.5MPa | 5.9 | 5.4 | 4.8 | 4.5 | 4.3 | 3.6 | 2.8 | 2.0 | 1.4 | 1.3 | 1.1 |
0.8 |
产品技术参数和性能指标
| 公称通径D（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 额定流量系数Cv | 32 | 43 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 | ||
| 公称压力PN（MPa） | 1.6、2.5、4.0、6.4 | |||||||||||||
| 流量特性 | 近似等百分比（参见典型曲线图）、直线性、快开特性 | |||||||||||||
| 阀板转角（度） | 0°～90° | |||||||||||||
| 允许泄漏量等级 | 软密封：零泄露 硬密封：≤10--5额定流量系数 | |||||||||||||
| 执行器型号 | HL、3810R、PSQ HQ或QB型 | |||||||||||||
| 作用形式 | 开关型、智能调节型、（隔爆型） | |||||||||||||
| 电源电压 | AC220V 50Hz或AC380V 50Hz | |||||||||||||
| 调节型 | 输入信号 | 0～10mA、4～10mA 、1-5VDC | ||||||||||||
| 输出信号 | 0～10mA、4～10mA 、1-5VDC | |||||||||||||
| 基本误差 | ≤±1.5% | |||||||||||||
| 回差 | ≤1.5% | |||||||||||||
| 死区 | ≤0.3% | |||||||||||||
| 可调节比 | 250:1 | 300:1 | ||||||||||||
| 开关型 | 电源电压 | AC220V/AC380V/AC110V | ||||||||||||
| 反馈信号 | 有源触点信号、无源触信号（可选） | |||||||||||||
气动Ｖ型球阀安装尺寸表
| 公称通径 | 尺 寸(mm) | |||||||
|---|---|---|---|---|---|---|---|---|
| 对夹式 | 法兰式 | |||||||
| D | L | L1 | D | D1 | D2 | L | Z-D | |
| 25 | 64 | 50 | 25 | 115 | 85 | 65 | 102 | 4-14 |
| 40 | 82 | 60 | 25 | 135 | 110 | 85 | 114 | 4-18 |
| 50 | 100 | 75 | 32 | 145 | 125 | 100 | 124 | 4-18 |
| 65 | 120 | 85 | 38 | 160 | 145 | 120 | 145 | 4-18 |
| 80 | 131 | 100 | 45 | 180 | 160 | 135 | 165 | 8-18 |
| 100 | 158 | 115 | 50 | 195 | 180 | 155 | 194 | 8-18 |
| 125 | 180 | 135 | 55 | 215 | 210 | 185 | 213 | 8-18 |
| 150 | 216 | 160 | 65 | 245 | 240 | 210 | 229 | 8-23 |
| 200 | 268 | 200 | 80 | 280 | 295 | 265 | 243 | 12-23 |
阀门的安装与维护
1、阀门安装：
（1）安装前须检查产品型号、位号及规格是否吻合，检查整机零件是否缺损与松动。
（2）在安装前，对管道应进行清洗，阀门入口处要有足够的直管段，并配有过滤器。阀体与管道的法兰连接，要注意同轴度。
（3）阀门安装前，应先彻底清洗管道。
（4）安装场地应考虑到人员设备的安全，既便于操作，又有利于拆装与维护。
（5）阀门应正立垂直安装在水平管道上，不得已时可倾斜安装，尽量避免水平安装，阀自重量较大或有振动的场合，要用支撑架。
（6）介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。
2、阀门维护：
（1）清洗阀门：对清洗一般介质，只要用水洗净就可以。但对清洗有害健康的介质，首先要了解其性质，再选用相应的清洗办法。
（2）阀门的拆卸：将外露表面生锈的零件先除锈，但在除锈前，要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。
（3）阀座：密封面有较小的锈斑与磨损，可用机械加工的方法进行，如损坏严重必须换新。但不管修理或更换后的硬密封面，都必须进行研磨。
（4）阀杆：表面损坏，只能换新。
（5）推杆、导向与密封表面的损坏：对反作用执行机构必须换新，而对正作用执行机构，可用适当的修理后使用。
（6）压缩弹簧：如有裂纹等影响强度的缺陷，必须换新。
（7）易损零件：填料、密封垫片与O型圈，每次检修时，全部换新。阀芯、膜片必须检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹，根据检查结果，决定是否更换，但膜片使用期一般最多2-3年。
（8） 阀门组装要注意对中，螺栓要在对角线上拧紧，滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试，并在这期间，可准确地调整填料压紧力、阀芯关闭位置。
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：
（1）公称通径DN(mm）；
（2）公称压力（Mpa或bar）；
（3）流体性质（包括介质温度、粘度或酸碱性）；
（4）阀前与阀后压力（压差）；
（5）流量特性要求；
（6）阀体、阀芯材料；
（7）连接形式；
（8）驱动方式（提供气源压力、驱动电压）；
（9）配套附件（气动阀门建议用户安装空气过滤器三联件与二位五通电磁阀 ）；
（10）现场工况。
2、 若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、 当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
