该系列产品具有以下特点

1、无需外加驱动能源，设备费用低；

2、结构简单，维护工作量小；

3、设定点可调且范围宽，便于用户连续调整；

4、本体取压，管路安装方便；

5、无填料、无摩擦式活动组件，调节灵敏、控制精度高。

工作原理

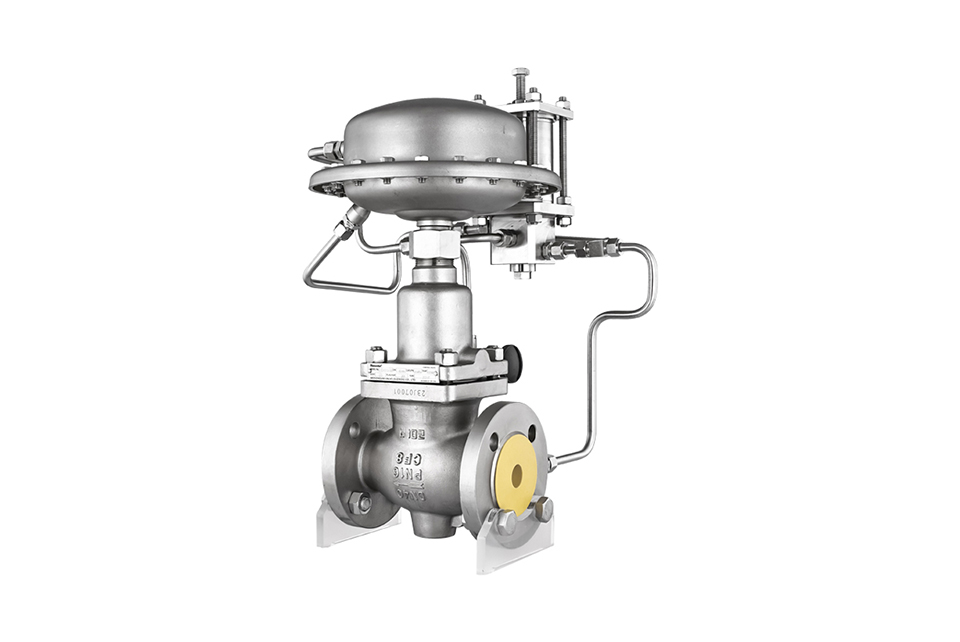

1、带指挥器操作自力式阀后压力调节阀的工作原理：

带指挥器操作自力式阀后压力调节阀(B型),其初始阀芯的位置在关闭状态，指挥器阀芯位置在全开位置。当阀前压力P1通过阀芯、阀座的节流后变为阀后压力P2，同时P1通过指挥器阀芯节流后输入主阀上下膜盖，通过主阀针型阀调节下膜盖进气量，使上下膜盖产生压力差，推动主阀阀芯开启，P2经过导压管输入指挥器下膜室作用在膜片上，其作用力与弹簧的反作用力相平衡时的阀芯位置决定了指挥器阀芯的开度，从而控制主阀上下膜盖的压力差，最终控制主阀阀芯位置，从而控制阀后的压力。

当阀后压力P2增加时，P2作用在指挥器下膜盖膜片上的作用力也随之增加。此时，膜片上的作用力大于弹簧设定的反作用力，使指挥器阀芯关向阀座位置，导致指挥器阀的开度减小，进入到主阀上下膜盖的压差减小，使主阀阀芯开度减小，从而P2降低，直到指挥器膜片上的作用力与弹簧的反作用力相平衡为止，从而使P2降为设定值。同理，当阀后压力P2降低时，动作方向与上述相反。

2、带指挥器操作自力式阀前压力调节阀的工作原理：

带指挥器操作自力式阀前压力调节阀(K型),其初始阀芯的位置在关闭状态，指挥器阀芯位置在关闭位置。当阀前压力P1通过阀芯、阀座的节流后变为阀后压力P2，同时P1进入指挥器下膜盖，打开指挥器阀芯，经节流后输入主阀上下膜盖，通过主阀针型阀调节下膜盖进气量，使上下膜盖产生压力差，推动主阀阀芯开启。P1经过导压管输入指挥器下膜室作用在膜片上，其作用力与弹簧的反作用力相平衡时的阀芯位置决定了指挥器阀芯的开度，从而控制主阀上下膜盖的压力差，最终控制主阀阀芯位置，从而控制阀前的压力（泄压）。

当阀前压力P1增加时，超过压力设定值，P1作用在指挥器膜片上的作用力也随之增加。此时，膜片上的作用力大于弹簧设定的反作用力，使阀芯远离阀座位置，导致指挥器阀的开度减大，进入到主阀上下膜盖的压差增大，使主阀阀芯开度加大，从而P1降低，直到指挥器膜片上的作用力与弹簧的反作用力相平衡为止，从而使P1降为设定值。同理，当阀前压力P1降低时，动作方向与上述相反。

阀门的安装与维护

1、阀门安装：

　　（1）安装前须检查产品型号、位号及规格是否吻合，检查整机零件是否缺损与松动。

　　（2）在安装前，对管道应进行清洗，阀门入口处要有足够的直管段，并配有过滤器。阀体与管道的法兰连接，要注意同轴度。

　　（3）阀门安装前，应先彻底清洗管道。

　　（4）安装场地应考虑到人员设备的安全，既便于操作，又有利于拆装与维护。

　　（5）阀门应正立垂直安装在水平管道上，不得已时可倾斜安装，尽量避免水平安装，阀自重量较大或有振动的场合，要用支撑架。

　　（6）介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。

2、阀门维护：

　　（1）清洗阀门：对清洗一般介质，只要用水洗净就可以。但对清洗有害健康的介质，首先要了解其性质，再选用相应的清洗办法。

　　（2）阀门的拆卸：将外露表面生锈的零件先除锈，但在除锈前，要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。

　　（3）阀座：密封面有较小的锈斑与磨损，可用机械加工的方法进行，如损坏严重必须换新。但不管修理或更换后的硬密封面，都必须进行研磨。

　　（4）阀杆：表面损坏，只能换新。

　　（5）推杆、导向与密封表面的损坏：对反作用执行机构必须换新，而对正作用执行机构，可用适当的修理后使用。

　　（6）压缩弹簧：如有裂纹等影响强度的缺陷，必须换新。

　　（7）易损零件：填料、密封垫片与O型圈，每次检修时，全部换新。阀芯、膜片必须检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹，根据检查结果，决定是否更换，但膜片使用期一般最多2-3年。

　　（8） 阀门组装要注意对中，螺栓要在对角线上拧紧，滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试，并在这期间，可准确地调整填料压紧力、阀芯关闭位置。

订货时请填写《规格书》或注明以下内容：

1、若订货前未选定型号，请向我们提供使用参数：

　　（1）公称通径DN(mm）；

　　（2）公称压力（Mpa或bar）；

　　（3）流体性质（包括介质温度、粘度或酸碱性）；

　　（4）阀前与阀后压力（压差）；

　　（5）流量特性要求；

　　（6）阀体、阀芯材料；

　　（7）连接形式；

　　（8）驱动方式（提供气源压力、驱动电压）；

　　（9）配套附件（气动阀门建议用户安装空气过滤器三联件与二位五通电磁阀 ）；

　　（10）现场工况。

2、 若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；

3、 当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
