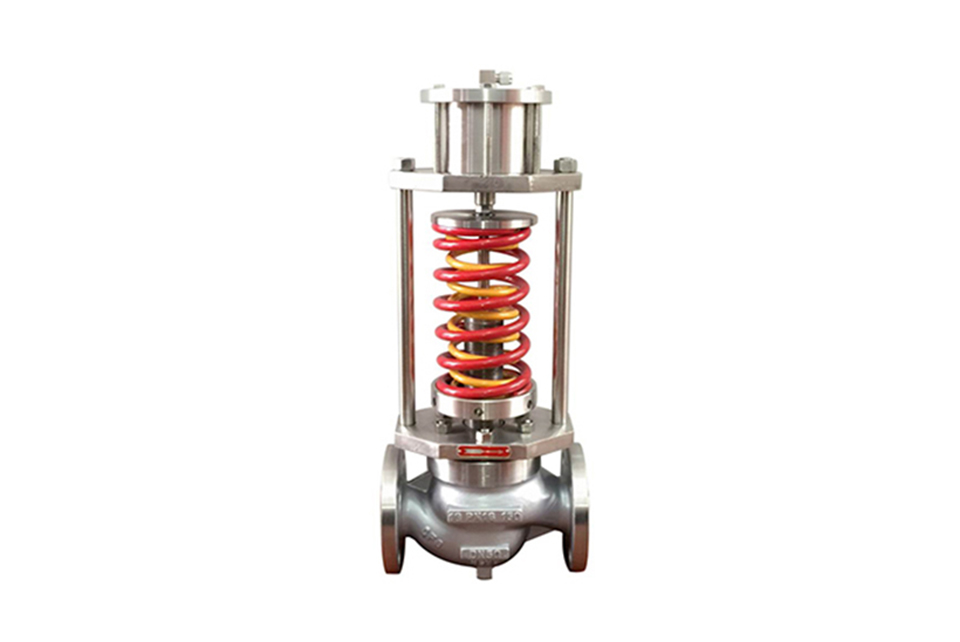

自力式压力调节阀使用说明
自力式压力调节阀(ZZYP自力式调节阀）无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改弯两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设定点波动力小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。

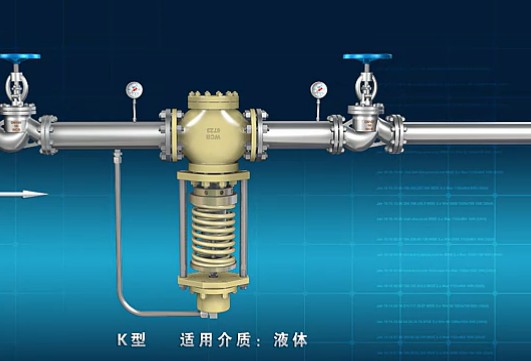

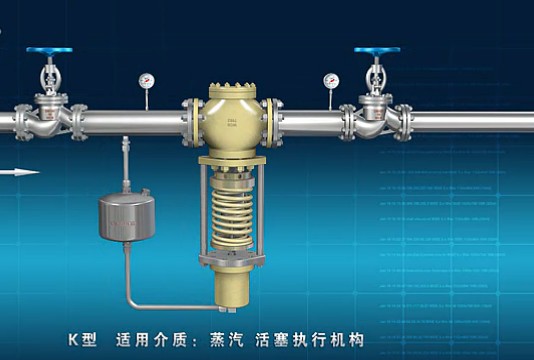

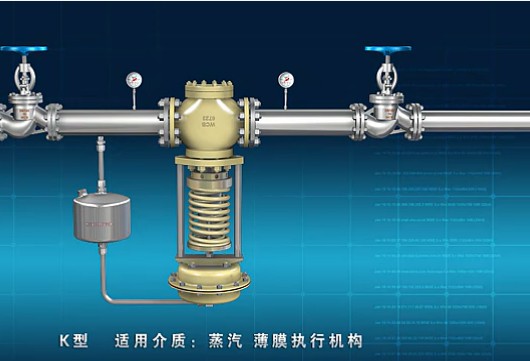

自力式压力调节阀系列产品有单座（ZZYP）、套筒（ZZYM）、双（ZZYN）、三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。
自力式压力调节阀产品特点
自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
压力分段范围细且互相交叉，调节精度高。
压力设定值在运行期间可连续设定。
对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。
橡胶膜片式检测，执行机构测精度高、动作灵敏。
采用压力平衡机构，使调节阀反应灵敏、控制精确。
自力式压力调节阀零件材料
阀体：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
阀芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
阀座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
阀杆：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
膜盖：A3、A3钢涂四氟乙烯不锈钢
填料：丁腈、乙炳、氟、耐油橡胶
阀门的安装与维护
1、阀门安装：
（1）安装前须检查产品型号、位号及规格是否吻合，检查整机零件是否缺损与松动。
（2）在安装前，对管道应进行清洗，阀门入口处要有足够的直管段，并配有过滤器。阀体与管道的法兰连接，要注意同轴度。
（3）阀门安装前，应先彻底清洗管道。
（4）安装场地应考虑到人员设备的安全，既便于操作，又有利于拆装与维护。
（5）阀门应正立垂直安装在水平管道上，不得已时可倾斜安装，尽量避免水平安装，阀自重量较大或有振动的场合，要用支撑架。
（6）介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。
2、阀门维护：
（1）清洗阀门：对清洗一般介质，只要用水洗净就可以。但对清洗有害健康的介质，首先要了解其性质，再选用相应的清洗办法。
（2）阀门的拆卸：将外露表面生锈的零件先除锈，但在除锈前，要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。
（3）阀座：密封面有较小的锈斑与磨损，可用机械加工的方法进行，如损坏严重必须换新。但不管修理或更换后的硬密封面，都必须进行研磨。
（4）阀杆：表面损坏，只能换新。
（5）推杆、导向与密封表面的损坏：对反作用执行机构必须换新，而对正作用执行机构，可用适当的修理后使用。
（6）压缩弹簧：如有裂纹等影响强度的缺陷，必须换新。
（7）易损零件：填料、密封垫片与O型圈，每次检修时，全部换新。阀芯、膜片必须检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹，根据检查结果，决定是否更换，但膜片使用期一般最多2-3年。
（8） 阀门组装要注意对中，螺栓要在对角线上拧紧，滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试，并在这期间，可准确地调整填料压紧力、阀芯关闭位置。
自力式压力调节阀规格与技术参数
| 公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 额定流量系数（KV） | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | |||||||||
| 额定行程（mm） | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | |||||||||||||
| 公称压力PN(Mpa) | 1.6、4.0、6.4 | |||||||||||||||||||||
| 压力调节范围（MPa） | 15～50；40～80；60～100；80～140；120～180；160～220；200～260；240～300；280～350；330～400；380～450；430～500；480～560；540～620；600～700；680～800；780～900；880～1000；980～1500；1000～2500 | |||||||||||||||||||||
| 流量特性（℃） | 快开 | |||||||||||||||||||||
| 调节精度（％） | ±5 | |||||||||||||||||||||
| 使用温度（℃） | ≤350 | |||||||||||||||||||||
| 允许泄漏量 | 硬密封（l/h） | 单座：≤10-4阀额定容量（IV级）；双座、套筒：≤5×10-3阀额定容量（II级） | ||||||||||||||||||||
| 软密封（ml/h） | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | 11.10 | 16.0 | ||||||||||||
| 减压比 | 最大 | 10 | ||||||||||||||||||||
| 最小 | 1.25 | |||||||||||||||||||||
自力式压力调节阀外形尺寸及重量
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 法兰接管尺寸B | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | 2000 | 2200 | ||||||
| 法兰端面距L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | ||
| 压力调节范围kpa | 15-140 | H | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | 940 | 1000 | |||
| A | 280 | 308 |
|
||||||||||||
| 280-500 | H | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | 900 | 950 | ||||
| A | 230 | ||||||||||||||
| 120-300 | H | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | 890 | 940 | ||||
| A | 176 | 194 | 280 | ||||||||||||
| 480-1000 | H | 445 | 480 | 670 | 740 | 780 | 850 | 860 | 880 | 930 | |||||
| A | 176 | 194 | 280 | ||||||||||||
| 600-1500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
| A | 85 | 96 | |||||||||||||
| 1000-2500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 |
|
||||
| A | 85 | 96 | |||||||||||||
| 重量kg | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | 200 | 250 | ||||
| 导压管接头螺纹 | M16×1.5 | ||||||||||||||
自力式压力调节阀连接尺寸及标准
法兰标准：铸法法按BG9113-88、JB/79-94
法兰密封面型式：PN16凸面
PN40、64为凹凸、阀体为凹面
结构长度按BG12221-98
执行机构信号接口：内螺纹M16×1.5
阀体法兰及法兰端面距离可按用户指定的标准制造。如：ANSI、JIS、DIN等。
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：
（1）公称通径DN(mm）；
（2）公称压力（Mpa或bar）；
（3）流体性质（包括介质温度、粘度或酸碱性）；
（4）阀前与阀后压力（压差）；
（5）流量特性要求；
（6）阀体、阀芯材料；
（7）连接形式；
（8）驱动方式（提供气源压力、驱动电压）；
（9）配套附件（气动阀门建议用户安装空气过滤器三联件与二位五通电磁阀 ）；
（10）现场工况。
2、 若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、 当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
