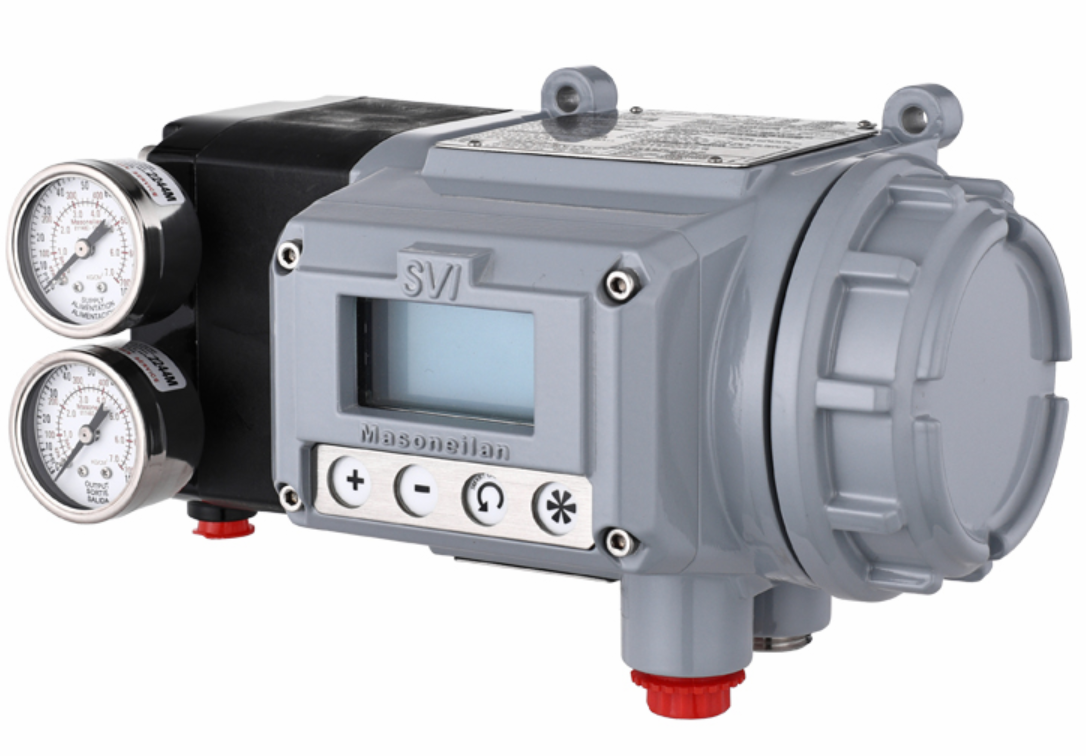

SVI 3 AP先进性能数字阀门定位器
订货流程
■ 客户询价单请发邮件至masonilan@163.com，或者发送传真，您也可直接来电咨询。■ 客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。
■ 收到客户询价单后，我们为客户提供专业的阀门选型与报价，邮箱或者传真回复。
■ 具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。
■ 其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。
应用行业
SVI 3 AP先进性能数字阀门定位器概述
准确、响应迅速且可靠
第三代Masoneilan™ SVI 是用于气动控制阀的易用型数字阀定位器。利用高级控制和诊断算法以及经过现场验证的非接触式位置感应技术，SVI 提供准确、响应迅速且可靠的定位性能。
优化服务
通过全新在线阀门诊断进行由数据驱动的阀门维
护，数据存储长达 1 年。
提高可靠性
基于 20 多年的成熟技术，如非接触式磁位检测。
提高效率
简单易用的模块化平台，具有单按钮 SMARTCAL
设置和通用安装功能。
减少排放
低放气气动系统可将空气消耗降低 40% (1) ，同时
保持同类更佳的控制和响应。
( 1) 与传统定位器相比。
优势
可靠且准确：
• 建立在 20 多年现场验证的阀门位置感应技术、控制算法
和高性能气动设计基础之上
提高工厂效率：
• 使用嵌入式关键性能指标 (KPI) 实现智能化故障排除
• 具有克隆能力，可按需要热插拔
• 一台设备广泛适用于各种环境和应用，可减少备件库存
• 低流失气动
简单易用：
• 自动化一键调试
• 本地用户界面提供完整配置功能，无需其他工具/手持设备
• 与各大控制系统和资产管理软件系统集成
• 采用新型模块化结构和数字升级方式，易于现场升级
• 集成输入/输出，无需其他外接附件
功能
• Smart Cal - 一键设置和校准
• 用户界面有高对比度图形显示和按钮，达到危险区域使用等级
• NAMUR NE 107 警告
• 线性和旋转阀应用通用设计
• 坚固耐用的非接触屏蔽磁式行程传感器
• 可选择耐腐蚀不锈钢或铝制工业金属外壳
• 封装和涂层电子元件
• 综合诊断：循环计数、阶跃测试、斜坡测试、初生值以及系统
健康指示器
• 板载阀门位置反馈和限位开关
• 不锈钢安装支架适用于任何阀致动器组合，完全向后兼容 SVI
II AP/SVi1000 支架
• 贴有防爆和本安通用标签，通过美国、加拿大、ATEX 和 IEC
认证（可通过各地区/国家认证型号）
• 符合 HART ® 7 通信协议
• 完全可收集的执行机构排气和定位器排气
技术规格
外壳：
• 壳/盖：无镀铬铜 (1) 铝，ASTM A360；可选 316L 不锈钢
• 涂漆：灰色聚氨酯与环氧底漆
• 防护：IP66 和 NEMA 4X
注意： (1) 符合 API RP 14F
重量：
• 铝 - 3.3kg (7.4 磅)
• 不锈钢 - 6.26kg (13.8 磅)
材料：
• I/P 电机和继电器 - 复合聚合物与不锈钢 (300 和 400 系列)
• 安装套件 - 不锈钢 (300 系列)
输入电源和信号：
• 最小/最大电流：3.2mA/22mA
• 所需顺从电压：9Vdc @ 20mA, 11Vdc @ 4mA
• 端接：螺钉型端子
• 电线入口：两个 1/2NPT 母头
可选输入/输出信号：
• 两个可配置固态开关：
- 1A – 30Vdc,自保护
- 常开或常闭 (通电时)
• 一个 4 至 20 mA 输出 - 位置重传
• 一个可配置数字输入
• 一个 Masoneilan 远程位置传感器输入：1k Ohm
• 一个 1-5V 远程位置传感器输入
通信、设置和校准：
• HART® 协议 (第 7 版)
• 可与主要的 DCS 集成，全面支持 DTM 和 EDD, 包括但不限于：
• Emerson DeltaV / AMS
• Honeywell / FDM
• Yokogawa / PRM
• 可选本地用户界面，带图形 LCD 和键盘，经批准可用于危险区域
• Smart Cal 一键校准，包括止动、空气作用、自动调节和预定调节
参数集
环境温度和湿度限制：
• 标准温度：-40°C 至 85°C
(-40°F 至 185°F), 丁腈橡胶隔膜
• 可选极端温度：-55°C 至 85°C
(-67°F 至 185°F), 氟硅隔膜
• 传感器 (压力、温度、霍尔和电流) 出厂时已在完整温度范围内校准
• 100% 相对湿度（非冷凝）
热带环境兼容性
• 抗真菌性符合 ASTM-G21
• 外露电路覆盖抗真菌涂层
• 正压外壳带有防虫通气孔
EMC 符合性标准：
• 符合 IEC/EN61326-1 (第 2 版)
• 辐射：CISPR11 A 类
• 抗扰性：IEC/EN61000-4-2, 3, 4, 5, 6 和 8
• EMC 2014/30/欧盟指令
性能 (2) 符合 ISA S75.13:
• 精度为满量程的 +/- 0.5%
• 迟滞 + 死区为满量程的 +/- 0.3%
• 重复性为满量程的 +/- 0.3%
• 上电 (位置控制) <150ms
• 断电 (不复位) <100ms
注意： (2) 对于线性特征
阀致动器能力：
非接触屏蔽磁式行程传感器具有以下能力：
• 线性运动: 0.25” 至 8” (6.4 至 200 mm)
• 旋转运动: 18° 至 140°
• 行程传感器分辨率：0.0125% (典型值 - 旋转)
气动（仅单动）
• 干燥无油空气或无硫天然气 - 经过调节和过滤
• 供气压力：最高 1.4 至 8.3 bar (20 至 120 psi)
• 用于 100% 收集的可选排气歧管
空气输送：
• 410 SLPM (14.5 SCFM) @ 30psi
空气容量：
• 充气 Cv = 0.66
• 排气 Cv - 0.51
稳态空气消耗量：
• 2.8 SLPM (5.9 SCFH) @ 30psi
• 3.4 SLPM (7.2 SCFH) @ 45psi
高级诊断：
在线：
• 行程表、循环、关闭/打开时间、接近关闭时间和报警
离线：
• 斜坡测试：迟滞、死区、精度和线性
• 阶跃测试：超调、响应分辨率和停滞时间
• 阀初生值：弹簧范围、摩擦和阀座曲线
在线阀诊断：
在线：
• 摩擦、粘滑、弹簧范围、误差偏移、RMS 误差、阻塞检测、校准误差和设定值循环测试
危险区域认证：
ATEX, IECEx, 美国和加拿大认证：
• 防火/防爆
• 本安
• 防尘燃
• 增安型 (e)
注意：有关所有可用认证和标记代码
的完整列表，请参见手册

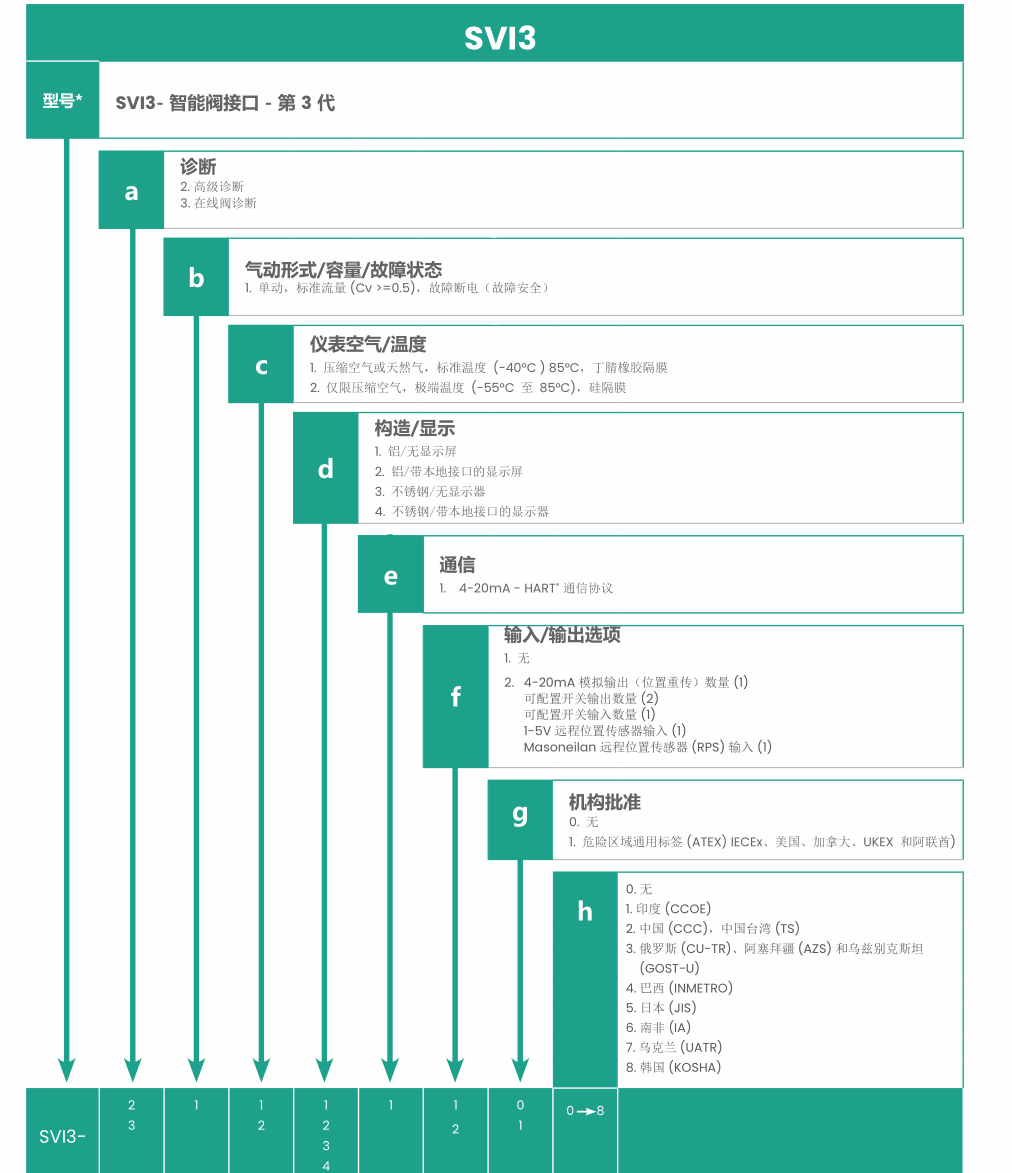

附件
阀门的安装与维护：
1、阀门安装：
（1）安装前须检查产品型号、位号及规格是否吻合，检查整机零件是否缺损与松动。
（2）在安装前，对管道应进行清洗，阀门入口处要有足够的直管段，并配有过滤器。阀体与管道的法兰连接，要注意同轴度。
（3）阀门安装前，应先彻底清洗管道。
（4）安装场地应考虑到人员设备的安全，既便于操作，又有利于拆装与维护。
（5）阀门应正立垂直安装在水平管道上，不得已时可倾斜安装，尽量避免水平安装，阀自重量较大或有振动的场合，要用支撑架。
（6）介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。
2、阀门维护：
（1）清洗阀门：对清洗一般介质，只要用水洗净就可以。但对清洗有害健康的介质，首先要了解其性质，再选用相应的清洗办法。
（2）阀门的拆卸：将外露表面生锈的零件先除锈，但在除锈前，要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。
（3）阀座：密封面有较小的锈斑与磨损，可用机械加工的方法进行，如损坏严重必须换新。但不管修理或更换后的硬密封面，都必须进行研磨。
（4）阀杆：表面损坏，只能换新。
（5）推杆、导向与密封表面的损坏：对反作用执行机构必须换新，而对正作用执行机构，可用适当的修理后使用。
（6）压缩弹簧：如有裂纹等影响强度的缺陷，必须换新。
（7）易损零件：填料、密封垫片与O型圈，每次检修时，全部换新。阀芯、膜片必须检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹，根据检查结果，决定是否更换，但膜片使用期一般最多2-3年。
（8） 阀门组装要注意对中，螺栓要在对角线上拧紧，滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试，并在这期间，可准确地调整填料压紧力、阀芯关闭位置。
阀门订货须知：
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：
（1）公称通径DN(mm）；
（2）公称压力（Mpa或bar）；
（3）流体性质（包括介质温度、粘度或酸碱性）；
（4）阀前与阀后压力（压差）；
（5）流量特性要求；
（6）阀体、阀芯材料；
（7）连接形式；
（8）驱动方式（提供气源压力、驱动电压）；
（9）配套附件（气动阀门建议用户安装空气过滤器三联件与二位五通电磁阀 ）；
（10）现场工况。
2、 若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、 当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
