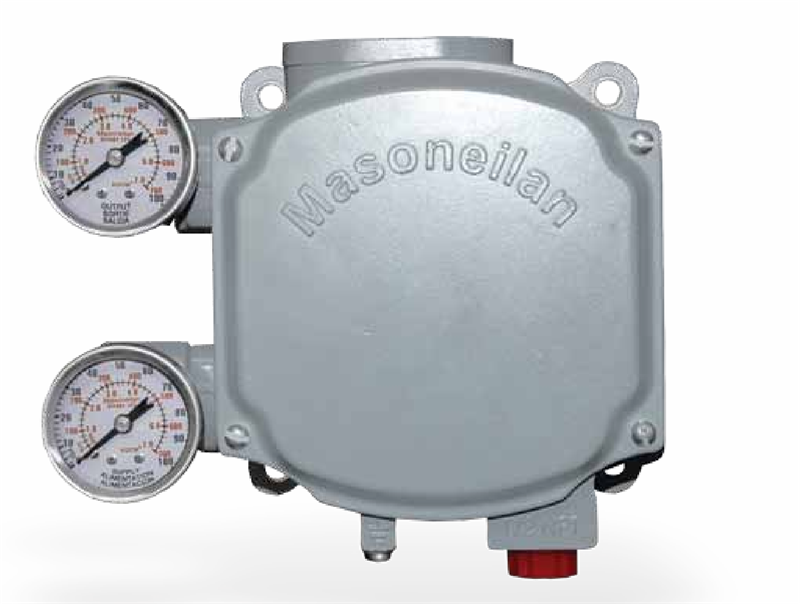

SVi1000数字阀门定位器
订货流程
■ 客户询价单请发邮件至masonilan@163.com，或者发送传真，您也可直接来电咨询。■ 客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。
■ 收到客户询价单后，我们为客户提供专业的阀门选型与报价，邮箱或者传真回复。
■ 具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。
■ 其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。
应用行业
SVi1000数字阀门定位器概述
SVi1000智能阀门定位器易于操作和使用，它采用4-20mA信号，HART通信协议，带成熟的磁反馈测量技术，用于单作用气动调节阀.
特性
• 用户友好型、“一键操作”式的本地界面
• 非接触式、电磁传感器
• 可选集成磁反馈
• 工业铝质外壳
• 适用于直行程和角行程的通用设计
• 带有 FM、FMc、ATEX、IEC、CE 认证的通用标签
• 兼容 HART 通信协议
• 内置式独立的固态阀位开关
• 支持 eDDL 和 DTM
益处
• 快速整定和初始化调节阀
• 提高阀门性能和可靠性
• 双向通讯满足本地及远程设置要求
• 可与多种控制系统集成和与多种资产管理软件集成
技术简介
规格
外壳：
• 外壳/盖子：低铜氧化铝，符合ASTM 360标准
• 包漆：环氧底漆上覆涂灰色聚氨酯 (RAL 7001)
• 防护标准：符合IP66及NEMA 4X标准
重量：2 kg(4.5 lb）
输入功率和信号：最小／最大电流：3.2 mA /24 mA
• 接线端子电压：9 Vdc@20 mA
• 接线端子：
螺纹压接
• 电气连接：
单个 1/2NPT 内螺纹连接
输出信号：
• 两个可配置固体开关1A 30Vdc，常开或常关设置
通信、设置和校准：
• 就地按键和LED显示用于设置和整定，包括阀门零点，满量程，作用方
式，自动整定和相关参数设置
• HART 协议，(REV. 5)
环境温度和湿度限制：
• 40 到 85 C (-40 到 185 F)
• 10% 至 95% 相对湿度 (RH)，不结露
具有热带环境兼容性
• 符合抗霉防菌标准ASTM-G21
• 裸露电路外敷抗霉涂层
• 正压外壳，带有防虫害筛孔
EMC 兼容标准：
• EN 61000-4-2、3、5、6、8 - EMC 89/336/EEC 指令
• IEC 801-2、-3、-4
• CE 标志：符合 ATEX 94/9/EC 和 EMC 2004/108/EC 标准
性能符合 ISA S75.13 1996标准：
精度：满量程的 +/- 0.5%
迟滞 + 死区：满量程的 +/- 0.3%
可重复性：满量程的+/- 0.3%，
启动时间<500 ms，
瞬间失电无影响 <100 ms
选项：
/G（输入和输出压力表），/IM（集成磁反馈），
/SW（固体开关），
执行机构性能：
• 非接触式磁反馈适用范围：
附件
MN-SVi1000_FactSheet-CN-0612.pdf
阀门的安装与维护：
1、阀门安装：
（1）安装前须检查产品型号、位号及规格是否吻合，检查整机零件是否缺损与松动。
（2）在安装前，对管道应进行清洗，阀门入口处要有足够的直管段，并配有过滤器。阀体与管道的法兰连接，要注意同轴度。
（3）阀门安装前，应先彻底清洗管道。
（4）安装场地应考虑到人员设备的安全，既便于操作，又有利于拆装与维护。
（5）阀门应正立垂直安装在水平管道上，不得已时可倾斜安装，尽量避免水平安装，阀自重量较大或有振动的场合，要用支撑架。
（6）介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。
2、阀门维护：
（1）清洗阀门：对清洗一般介质，只要用水洗净就可以。但对清洗有害健康的介质，首先要了解其性质，再选用相应的清洗办法。
（2）阀门的拆卸：将外露表面生锈的零件先除锈，但在除锈前，要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。
（3）阀座：密封面有较小的锈斑与磨损，可用机械加工的方法进行，如损坏严重必须换新。但不管修理或更换后的硬密封面，都必须进行研磨。
（4）阀杆：表面损坏，只能换新。
（5）推杆、导向与密封表面的损坏：对反作用执行机构必须换新，而对正作用执行机构，可用适当的修理后使用。
（6）压缩弹簧：如有裂纹等影响强度的缺陷，必须换新。
（7）易损零件：填料、密封垫片与O型圈，每次检修时，全部换新。阀芯、膜片必须检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹，根据检查结果，决定是否更换，但膜片使用期一般最多2-3年。
（8） 阀门组装要注意对中，螺栓要在对角线上拧紧，滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试，并在这期间，可准确地调整填料压紧力、阀芯关闭位置。
阀门订货须知：
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：
（1）公称通径DN(mm）；
（2）公称压力（Mpa或bar）；
（3）流体性质（包括介质温度、粘度或酸碱性）；
（4）阀前与阀后压力（压差）；
（5）流量特性要求；
（6）阀体、阀芯材料；
（7）连接形式；
（8）驱动方式（提供气源压力、驱动电压）；
（9）配套附件（气动阀门建议用户安装空气过滤器三联件与二位五通电磁阀 ）；
（10）现场工况。
2、 若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、 当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
