气动薄膜调节阀-结构特点:
1、气动薄膜调节阀是自动化控制系统中仪表的执行单元,采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA •DC或4-20mA •DC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,可实现分程控制(段幅信号),从而改变阀门开度位移,达到对流体介质的工艺参数精确调节控制。
2、气动薄膜调节阀按作用模式可分:正作用:气闭式-常开型(当信号压力增大时阀位向下位移),《B型》
反作用:气开式-常闭型(当信号压力增大时阀位向上位移),《K型》
3、气动薄膜调节阀采用了平衡型阀芯,不平衡力小,操作稳定适用于阀前阀后压差大且泄漏稍大的工作场合。

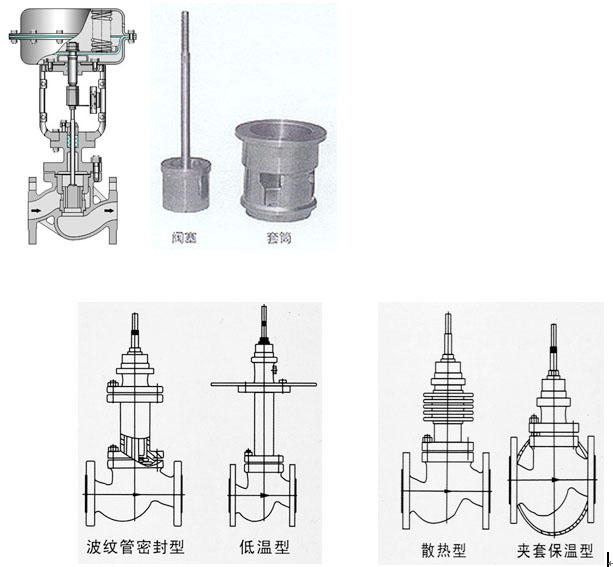

4、直通低流阻套筒阀阀芯采用了压力平衡式阀芯,(双密封面或单密封面)结构,阀芯为圆柱型,经过精密加工开出一定特性的窗孔,由套筒的内圆导向和顶导向,因而阀杆上不平衡力很小,操作稳定,性能好,是一种力平衡型的调节阀。适用于阀前后两端压差较高的场合,由于阀芯有套筒的侧面导向,受涡流冲击所产生的振动被减弱,故具有噪音低,空化闪蒸作用小,使用寿命长等优点。但阀座泄漏率较单座阀稍大。
5、通过改变阀芯形状的设计;不同的阀芯窗孔形状会得到不同流量特性值:等百分比(对数)性,直线性。
本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。
有标准型、调节切断型、波纹管密封型、夹套保温型等品种。产品压力等级有PN1.6 4.0 6.4MPa;公称通径DN20~300mm;适用流体温度有-60~+450℃;按温度高低配用不同阀盖可分常温型,高温型和低温型。
气动薄膜调节阀-执行机构主要技术参数:
型 号 | ZHA-22 ZHB-22 | ZHA-23 ZHB-23 | ZHB-34 ZHB-34 | ZHA-45 ZHB-45 | ZHA-56 ZHB-56 |
有效面积cm2 | 350 | 350 | 560 | 900 | 1600 |
行 程mm | 16 | 25 | 40 | 60 | 100 |
弹簧范围KPa | 20~100(标准):40~200;80~240; 20~60; 60~100 | ||||
操作方式 | 普通型,带手动手轮操作型(侧装式,顶装式) |
气动薄膜调节阀-电-气阀门定位器:
电气阀门定位器是工业自动化中气动执行器的主要配套仪表,可用来提高阀门位置的线性度,克服阀杆的磨擦力和消除调节阀不平衡力的影响等,从而保证阀门位置按调节仪表传来的0~10mA DC或4-20mA的电流信号成比例关系,实现正确定位.(有多种型号规格可选配)
本公司电-气阀门定位器配用型(HEP-15隔爆型,HEP-17本安型).也可按不同需求配用(SVI1000G/IM系列,SVI-II系列,HEP-15系列,ZPD2000系列,EP3000系列,EP4000系列,YT1000系列,YT2000系列,SIPART PS2西门子系列及智能定位器系列产品)
气动薄膜调节阀-性能指标:
项目 | 指标值 | 项目 | 指标值 | ||||
基本误差% | 不带定位器 | ±5.0 | 始 终 点 偏 差 % | 气关 | 不带定位器 | 始点 | ±5.0 |
带定位器 | ±1.0 | 终点 | ±2.5 | ||||
回差% | 不带定位器 | ≤3.0 | 带定位器 | 始点 | ±1.0 | ||
终点 | ±1.0 | ||||||
带定位器 | ≤1.0 | 气开 | 不带定位器 | 始点 | ±2.5 | ||
终点 | ±5.0 | ||||||
死区% | 不带定位器 | ≤3.0 | 带定位器 | 始点 | ±1.0 | ||
终点 | ±1.0 | ||||||
带定位器 | ≤0.4 | 允许泄漏量L/h | 1×10-3×阀额定容量 | ||||
额定行程偏差% | ±2.5 |
注:本产品执行GB/T4213-92国家标准。
气动薄膜调节阀-允许压差:MPa
开关 方式 | 执行 机构 型号 | 弹簧 范围 KPa | 气源 压力 KPa | 需 要 附 件 | 公称通径(阀座直径)mm | |||||||||
25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | |||||
气 关 | ZHA-22 | 20~100 20~100 40~200 | 0.14 0.25 0.40 | - P P或R | 3.00 6.4 6.4 | |||||||||
ZHA-23 | 20~100 20~100 40~200 | 0.14 0.25 0.40 | - P P或R | 2.25 6.4 6.4 | 1.95 6.4 6.4 | |||||||||
ZHA-34 | 20~100 20~100 40~200 | 0.14 0.25 0.40 | - P P或R | 2.36 6.4 6.4 | 2.04 6.4 6.4 | 1.67 6.4 6.4 | ||||||||
ZHA-45 | 20~100 20~100 40~200 | 0.14 0.25 0.40 | - P P或R | 1.41 6.4 6.4 | 1.14 6.4 6.4 | |||||||||
气 开 | ZHA-22 | 20~100 40~200 80~240 | 0.14 0.25 0.40 | - P或R P | 1.5 4.5 6.4 | |||||||||
ZHA-23 | 20~100 40~200 80~240 | 0.14 0.25 0.40 | - P或R P | 1.13 3.38 6.40 | 0.98 2.93 6.4 | |||||||||
ZHA-34 | 20~100 40~200 80~240 | 0.14 0.25 0.40 | - P或R P | 1.18 3.54 6.4 | 1.02 3.06 6.4 | 0.84 2.51 5.85 | ||||||||
ZHA-45 | 20~100 40~200 80~240 | 0.14 0.25 0.40 | - P或R P | 0.71 2.12 4.94 | 0.57 1.71 4.00 |
注:1)P-阀门定位器;R-压力继动器;
2)允许压差为阀关闭P2=0状态下,P的最大值;
3)如果允许压差不清楚或最大工作压差超出列表范围请与我们联系。
气动薄膜调节阀-主要零件材料及适用温度,介质:
材料代号 | C(WCB) | P(304) | R(316) | |
主要 零件 | 阀体,阀盖 | WCB(ZG230-450) | ZG1Cr18Ni9Ti(304) | ZG1Cr18Ni12Mo2Ti(304) |
阀芯,阀座 | 1Cr18Ni9Ti(304)或司钛莱合金堆焊 | 1Cr18Ni9Ti(304)或司钛莱合金堆焊 | 1Cr18Ni12Mo2Ti或司钛莱合金堆焊 | |
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
填料 | V型聚四氟乙烯,柔性石墨,不锈钢波纹管 | |||
垫片 | 增强聚四氟乙烯 ,不锈钢垫片,金属石墨缠绕垫片 | |||
上下膜盖 | A3钢板冲压 | |||
波纺膜片 | 丁晴橡胶夹增强涤沦织物 | |||
弹簧 | 60Si2Mn | |||
推杆,衬套 | 2Cr13 | |||
轴套 | 聚氨酯(用于反作用) | |||
适用 工况 | 适用介质 | 水蒸汽油品类气液体 | 硝酸碱类腐蚀性气液体 | 醋酸类等腐蚀性气液体 |
常温型 | -30~+250 F4:≤200℃ | -40~+250 F4:≤200℃ | -40~+250℃ F4:≤200℃ | |
高温型 | -30~+450℃ | -40~+550℃ | -40~+550℃ | |
低温型 | -40~-60℃, -60~-100℃ |

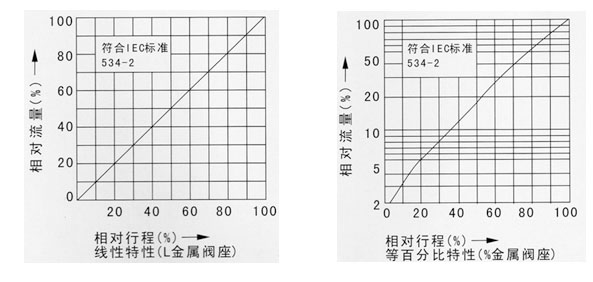

气动薄膜调节阀-流量特性示图:
气动薄膜调节阀-主要技术参数:
公称通径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
阀座直径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量 系数Kv | 直线 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 |
等百分比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
额定行程L(mm) | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||
执行器型号 | ZHA/B-22 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | ||||||||
薄膜有效面积Ae(cm2) | 350 | 350 | 350 | 560 | 900 | 1600 | ||||||||
气源压力Ps(MPa) | 0.14~0.4 | |||||||||||||
信号范围Pr(KPa) | 20~100,40~200,80~240 段幅:20~60,60~100 | |||||||||||||
电信号 | 4~20mA DC或0~10mA DC | |||||||||||||
作用模式 | 气开式(K)型,气关式(B)型 | |||||||||||||
流量特性 | 直线,等百分比,快开性 | |||||||||||||
允许泄漏量(L/h) | 硬密封:1×10-3×阀额定容量 | |||||||||||||
固有可调比R | 50:1 | |||||||||||||
气源接头 | M16×1.5 | |||||||||||||
公称压力PN(MPa) | 1.6 2.5 4.0 6.4 |
产品应用规范
性能GB/T4213-92,JB/T57218-94 结构长度GB/T12221-05 材料:GB/T12228~12230
法兰连接:JB/T79-94 GB/T9113
符合:IEC60534标准

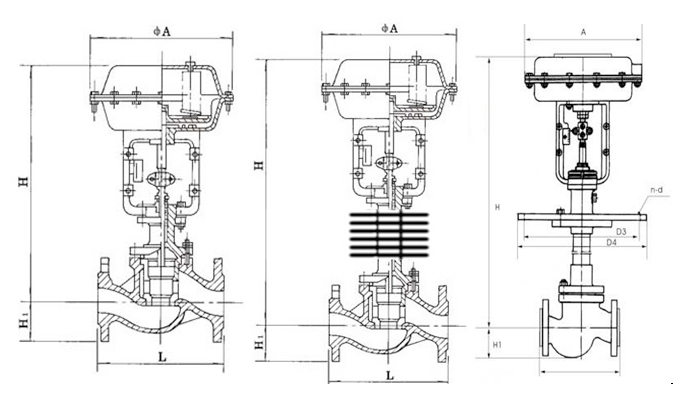

气动薄膜调节阀-外形尺寸:
公通径(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
L(mm) | PN1.6MPa | 181 | 184 | 205 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 | 670 | 735 | |
PN4.0MPa | 194 | 200 | 210 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 615 | 685 | 750 | ||
PN6.4MPa | 205 | 210 | 220 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | 700 | 765 | ||
H1(mm) | PN1.6MPa | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 108 | 123 | 140 | 168 | 203 | 230 | |
H1(mm) | PN4.0MPa | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 115 | 135 | 150 | 188 | 223 | 255 | |
H1(mm) | PN6.4MPa | 63 | 68 | 75 | 83 | 88 | 100 | 105 | 125 | 148 | 170 | 203 | 235 | 265 | |
H(mm)≈ | 常温型 | 398 | 410 | 454 | 457 | 460 | 610 | 622 | 640 | 846 | 870 | 890 | 1203 | 1234 | |
高温型 | 548 | 560 | 604 | 520 | 627 | 790 | 807 | 850 | 1096 | 1130 | 1150 | 1523 | 1554 | ||
低温型 | -100℃ | H2 | 500 | 600 | 700 | ||||||||||
H≈ | 926 | 935 | 974 | 1082 | 1090 | 1240 | 1252 | 1275 | 1596 | 1620 | 1640 | ||||
ΦA(mm) | 285 | 360 | 470 |
阀门的安装与维护:
1、阀门安装:
(1)安装前须检查产品型号、位号及规格是否吻合,检查整机零件是否缺损与松动。
(2)在安装前,对管道应进行清洗,阀门入口处要有足够的直管段,并配有过滤器。阀体与管道的法兰连接,要注意同轴度。
(3)阀门安装前,应先彻底清洗管道。
(4)安装场地应考虑到人员设备的安全,既便于操作,又有利于拆装与维护。
(5)阀门应正立垂直安装在水平管道上,不得已时可倾斜安装,尽量避免水平安装,阀自重量较大或有振动的场合,要用支撑架。
(6)介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。
2、阀门维护:
(1)清洗阀门:对清洗一般介质,只要用水洗净就可以。但对清洗有害健康的介质,首先要了解其性质,再选用相应的清洗办法。
(2)阀门的拆卸:将外露表面生锈的零件先除锈,但在除锈前,要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。
(3)阀座:密封面有较小的锈斑与磨损,可用机械加工的方法进行,如损坏严重必须换新。但不管修理或更换后的硬密封面,都必须进行研磨。
(4)阀杆:表面损坏,只能换新。
(5)推杆、导向与密封表面的损坏:对反作用执行机构必须换新,而对正作用执行机构,可用适当的修理后使用。
(6)压缩弹簧:如有裂纹等影响强度的缺陷,必须换新。
(7)易损零件:填料、密封垫片与O型圈,每次检修时,全部换新。阀芯、膜片必须检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹,根据检查结果,决定是否更换,但膜片使用期一般最多2-3年。
(8) 阀门组装要注意对中,螺栓要在对角线上拧紧,滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试,并在这期间,可准确地调整填料压紧力、阀芯关闭位置。
阀门订货须知:
订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:
(1)公称通径DN(mm);
(2)公称压力(Mpa或bar);
(3)流体性质(包括介质温度、粘度或酸碱性);
(4)阀前与阀后压力(压差);
(5)流量特性要求;
(6)阀体、阀芯材料;
(7)连接形式;
(8)驱动方式(提供气源压力、驱动电压);
(9)配套附件(气动阀门建议用户安装空气过滤器三联件与二位五通电磁阀 );
(10)现场工况。
2、 若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、 当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
